监控相关技术要点
常见供电方式有：交流供电或直流供电；
DC表示设备支持直流供电；
直流供电，电源接线需要注意区分正负极；
AC表示设备支持交流供电；
交流供电，电源接线不区分正负极；
一般海康电源适配器剪断后，全黑的线是负极，黑白相间的线是正极。
黑色是负极，红色是正极。鉴于电源适配型号不一样对线的定义不一样，建议最好使用万用表测正负极。
目前监控行业采用的电源线一般规格为：RVV2*0.5,RVV2*0.75,RVV2*1.0，如：RVV2*1.5 ——2表示2根线芯，1.5表示一根线芯的截面积（单位是㎜²）
用集中供电电源供电时，负载数量越多，考虑到压降，需要提升对电源，线材的要求，一般情况下接入8个以上摄像机，监控距离≦20米时需选择2*0.75电源线，监控距离≦40米时需选择2*1.0电源线，超过40米不建议用集中供电方式供电。
Tips
1.根据国家有关标准，小于等于30V电压下，总功率要求不大于100W,比如DC12V,总电流不大于8A;
2.不论供电距离有多长，都要去负载电压不得低于用电设备要求的电压范围，长距离供电无法达到用电设备的额定电压时，建议缩短供电距离；
PoE、PoE+、Hi-PoE这三个参数你一定要分清！
PoE，即802.3af供电协议
供电电压：44-57V
供电电流：10～350mA
PoE+，即802.3at供电协议
供电电压：50-57V
供电电流：10～600mA
Hi-PoE功耗较高，需要Hi-PoE模块供电。

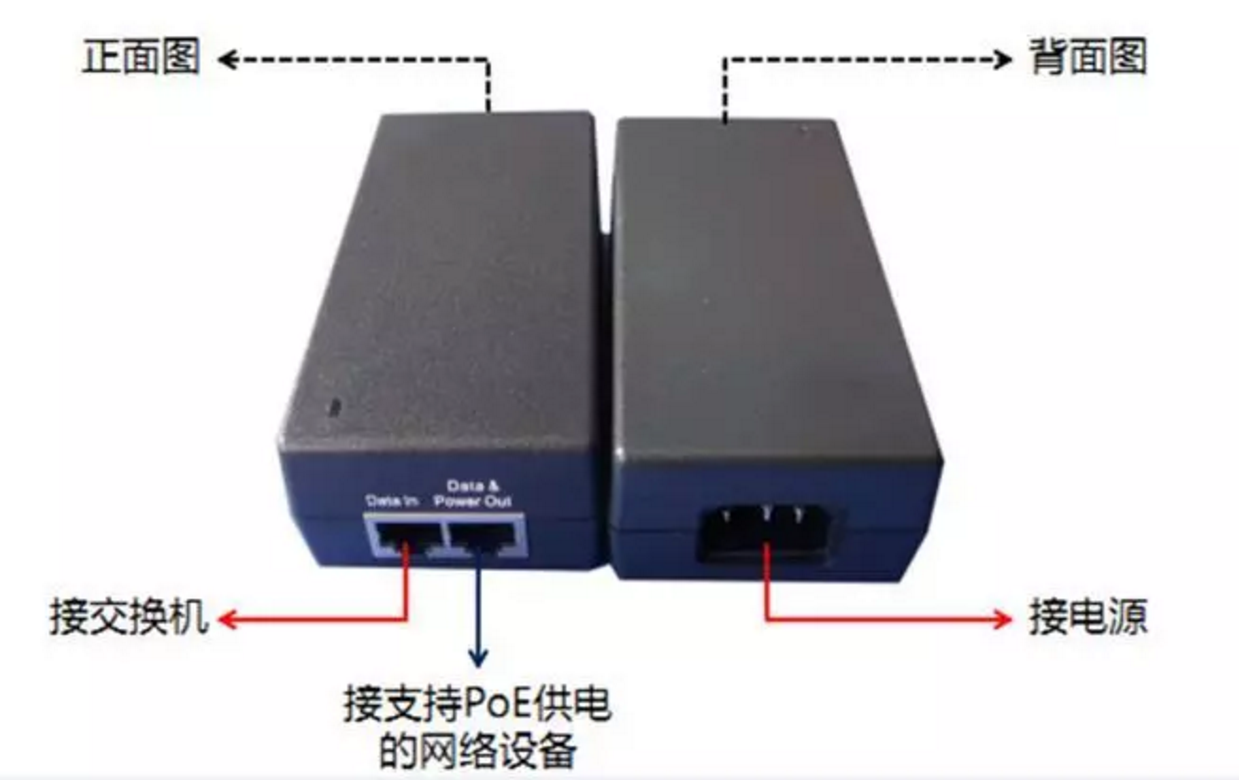

支持Hi-PoE设备的适配器叫PoE中垮，一头是220V专用模块供电，另一头是2个网口，上面标PoE的口接球机给球机供电，标DATA的口接交换机连接网络。
PoE+(802.3at)供电协议是向下兼容PoE(802.3af)供电协议的。
Hi-PoE模块可以给Hi-PoE、或支持PoE+，或支持PoE的设备供电。但支持Hi-PoE的设备，支持用Hi-PoE模块供电，不支持用PoE+和PoE交换机供电。
视频线
推荐使用SYV75欧姆系列同轴电缆，SYV75-3/7:75代表阻抗为75欧姆，-3代表5/7指绝缘外径。
线材的粗细传输距离参考如下：
当0m＜距离≤200m时，请选用SYV-75-5（96编）同轴电缆。
当200m＜距离≤350m时，请选用SYV-75-5（128编）同轴电缆。
当350m＜距离≤500m时，请选用SYV-75-7同轴电缆。
SYV:全称实心聚乙烯绝缘射频同轴电缆。
S-同轴射频电缆,Y-聚乙烯,V-聚氯乙烯
网线
按电气性能划分的话，常用的网线主要包括超五类、六类和超六类。类型数字越大，版本越新、技术越先进、带宽也越宽。
推荐使用用于运行100M/1000Mbps以太网的非屏蔽超5类/6类双绞线。
对于干扰性特别强的环境，如电厂、变电站、大型电子设备、电磁炉、微波炉等地方就需要选择屏蔽网线。如果是电梯布线，就需要选择带钢丝的电梯专用网线。
Tips
1.要达到千兆网络，网线，水晶头，交换设备等均需满足千兆标准。
2.网线传输距离不能超过100米，否则会导致数据丢包，视频信号时断时续，甚至无法正常连接。超过100 米可用交换机连接加长，每段线路中交换机的数量不多于三个。如果安装环境复杂,存在干扰源就需要使用带屏蔽的网线。
光纤
传输距离太远，需要采用光纤传输方式
光纤以光脉冲的形式来传输信号，因此材质也以玻璃或有机玻璃为主。它由纤维芯、包层和保护套组成。
光纤分为单模光纤和多模光纤。
监控中多采用单模光纤，配合光电转换器实现信号的传输，最远传输距离可达几十公里，而且传输效果稳定，布线方便。
其他类线缆
▲RS485线缆
推荐使用2芯屏蔽通信电缆（RVVP）或3类非屏蔽数字通信电缆（UTP）
▲报警输入线缆
推荐使用双绞线，双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。
▲报警输出线缆
推荐使用ZR-RVS-2*1.5双绞线。
▲音频线
推荐使用4芯屏蔽通信电缆（RVVP）或3类非屏蔽数字通信电缆（UTP）。
▲接地线
接地线必须是 25mm² 以上裸铜软线制成。
布线技巧
▲室外布线
室外布线可采用架空或地埋的方式，无论是架空或地埋，都要使用穿线管，便于保护线材，也可以使工程项目更加美观。
▲室内布线
室内布线可采用桥架或线槽，特殊场合需采用镀锌钢管，防爆软管等。天花板、吊顶部位走线可用金属软管或者使用具有阻燃材质的PVC管套管。
▲Tips
线管线槽的标准的选择可依据线管内所穿导线的总面积（含外皮），不超越管子内孔截面面积的70%的极限进行选配。
（一般家用监控视频选择16Ф或20Ф的线管即可）
尾线防水指导：
主要使用到的工具为：网口防水套、自粘性胶带、网口绝缘胶带。
防雷保护
产品采用避雷措施，可有效防止6000V以下的瞬时雷击、浪涌等各类脉冲信号对设备造成的损坏。
监控设备安装注意措施
1.信号传输线必须与高压设备或高压电缆之间保持至少50米的距离，布线尽量选择沿屋檐下走线。
2. 对于空旷地带必须采用密封钢管埋地方式布线，并对钢管采用一点接地，禁止采用架空方式布线。
3.在强雷暴地区或高感应电压地带（如高压变电站等），必须采取额外加装大功率防雷设备以及安装避雷针等措施。
4.室外装置和线路的防雷与接地设计必须结合建筑物防雷要求统一考虑，并符合有关国家标准、行业标准的要求。
5.系统必须等电位接地，接地装置必须满足系统抗干扰和电气安全的双重要求，并不得与强电网零线短接或混接。系统单独接地时，接地阻抗不大于4Ω，接地导线截面积必须不小于16mm。

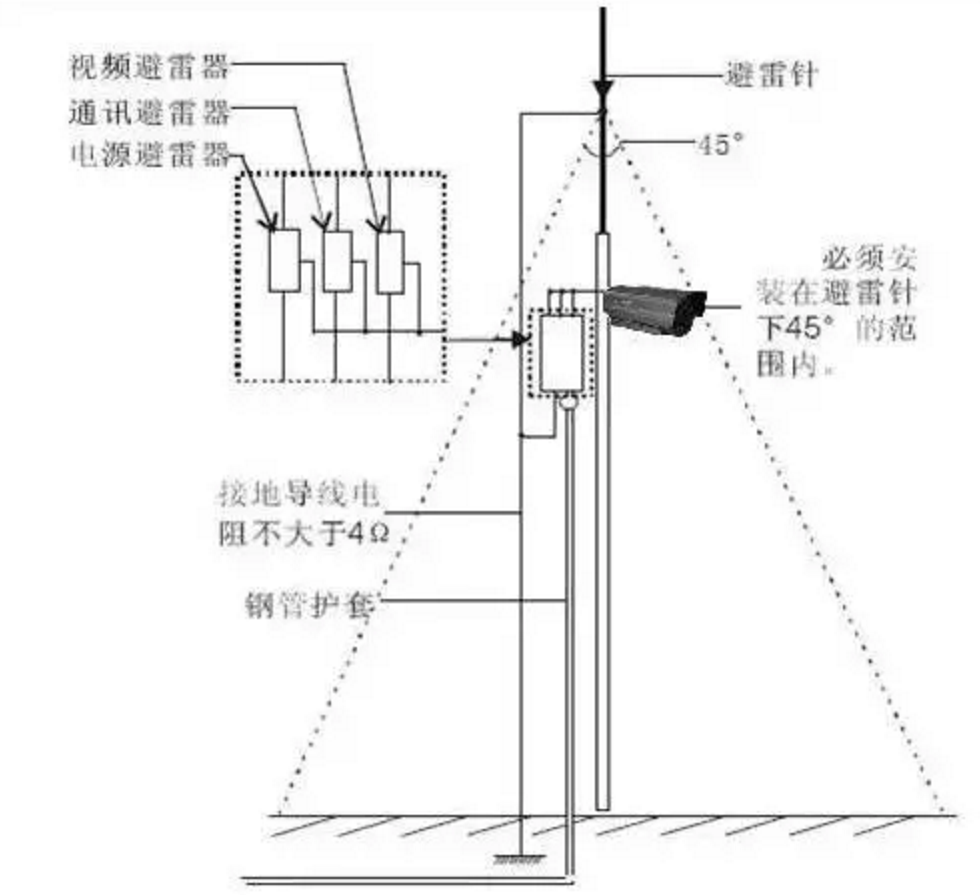

摄像机防雷安装示例图

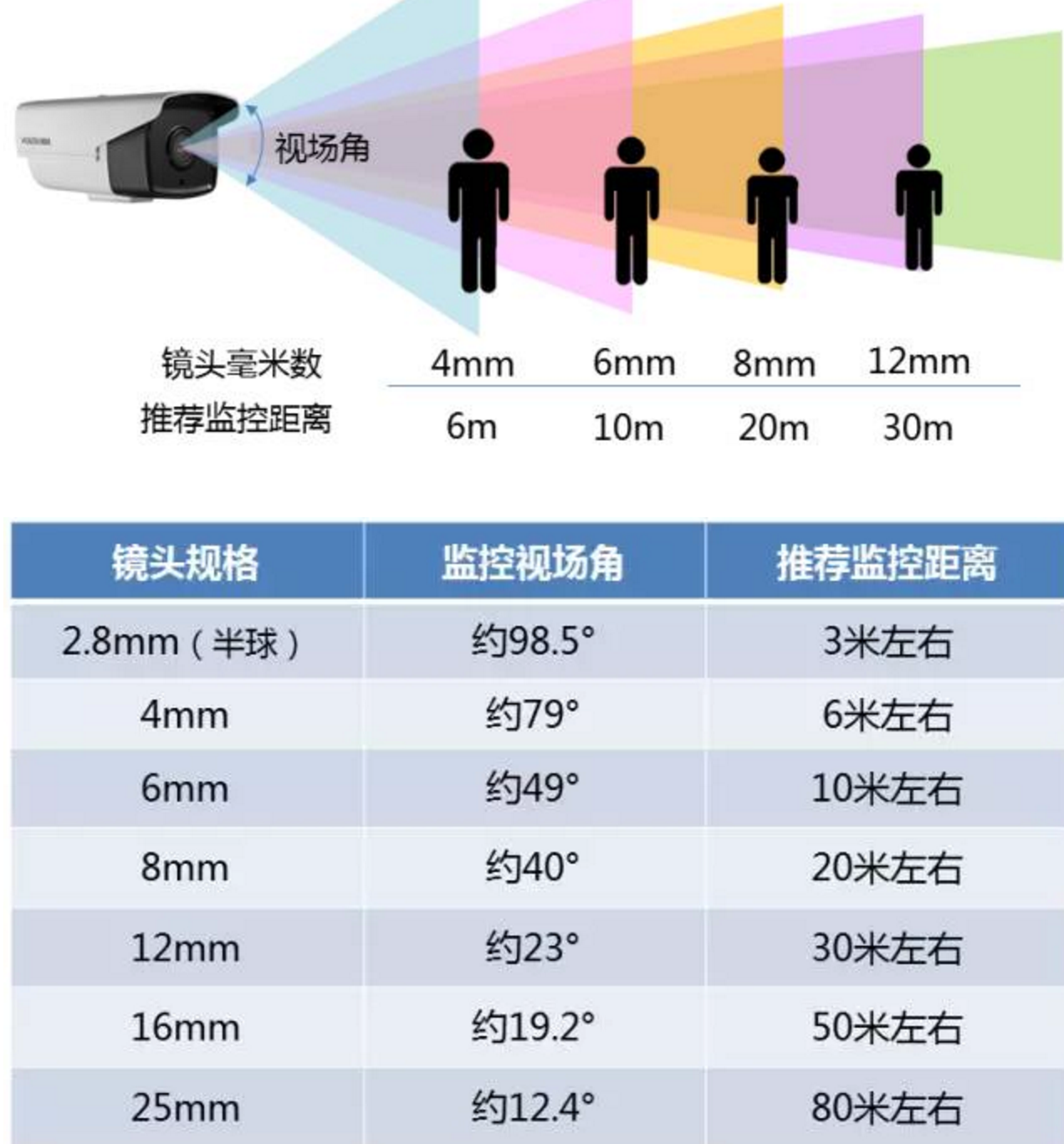

镜头焦距
也就是我们常说的镜头毫米数，指平行光入射时，从透镜光心到光聚集之焦点的距离。
镜头焦距的长短决定了拍摄的成像大小、视场角大小、景深大小和画面的透视强弱等。
物距是摄像机镜头到拍摄对象之间的距离。
视场角简单的说就是以镜头为顶点，摄像机可以拍摄到的最大角度。
焦距越大，可视距离越远，视场角越小
焦距越小，可视距离越近，视场角越大

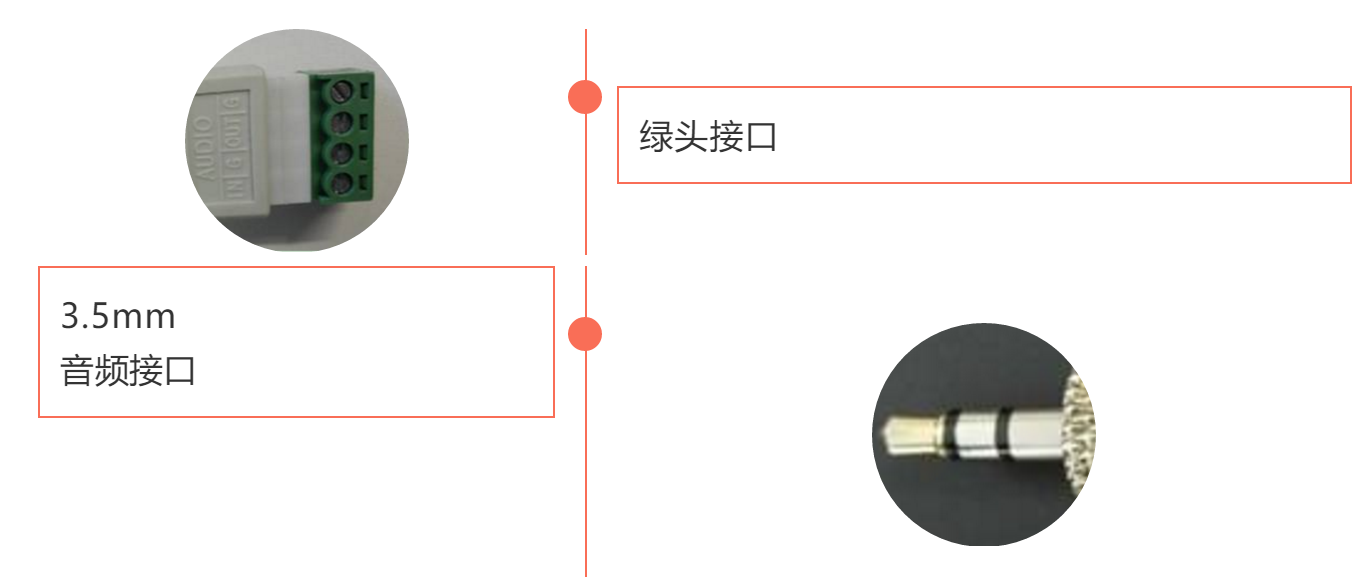

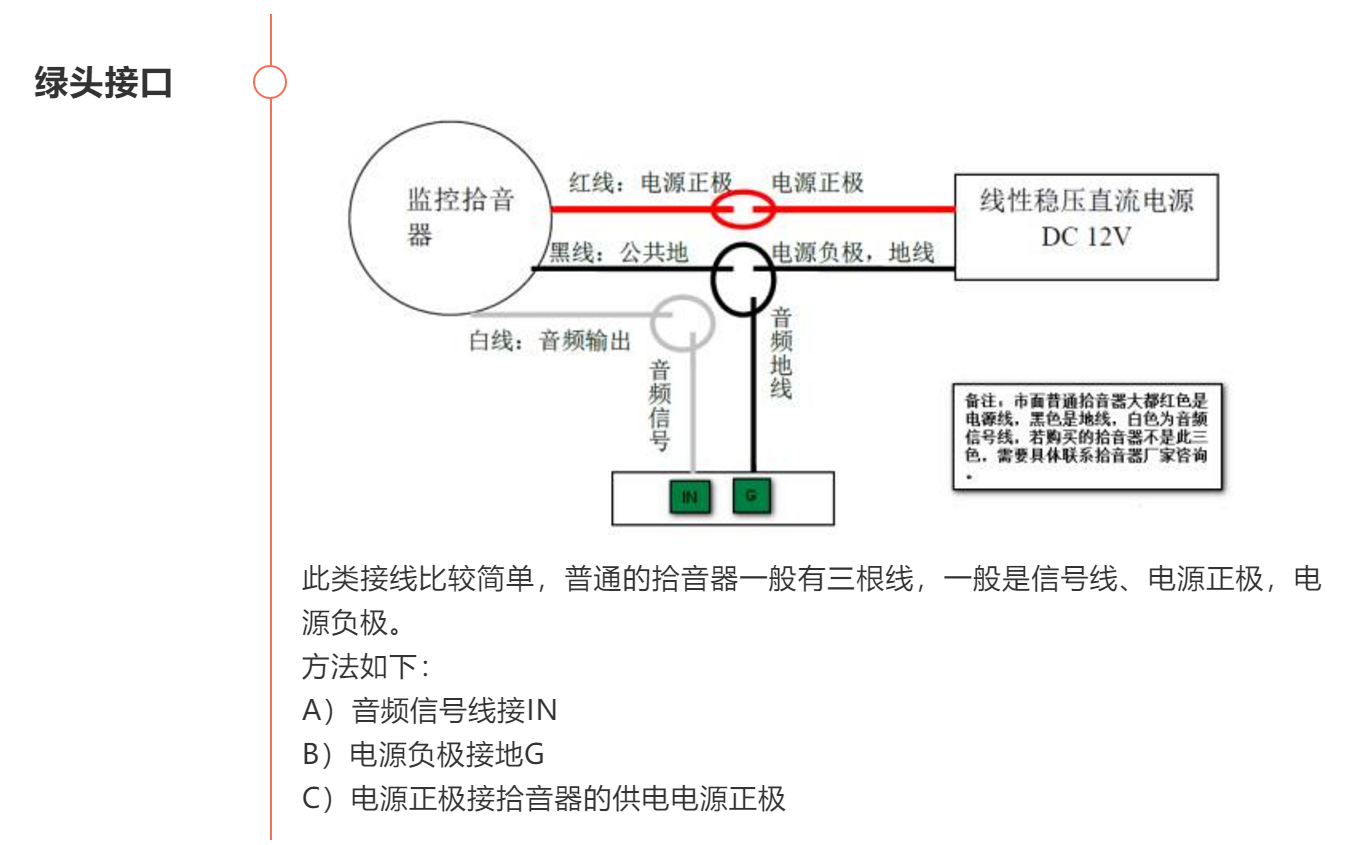

拾音器全套的接线方法

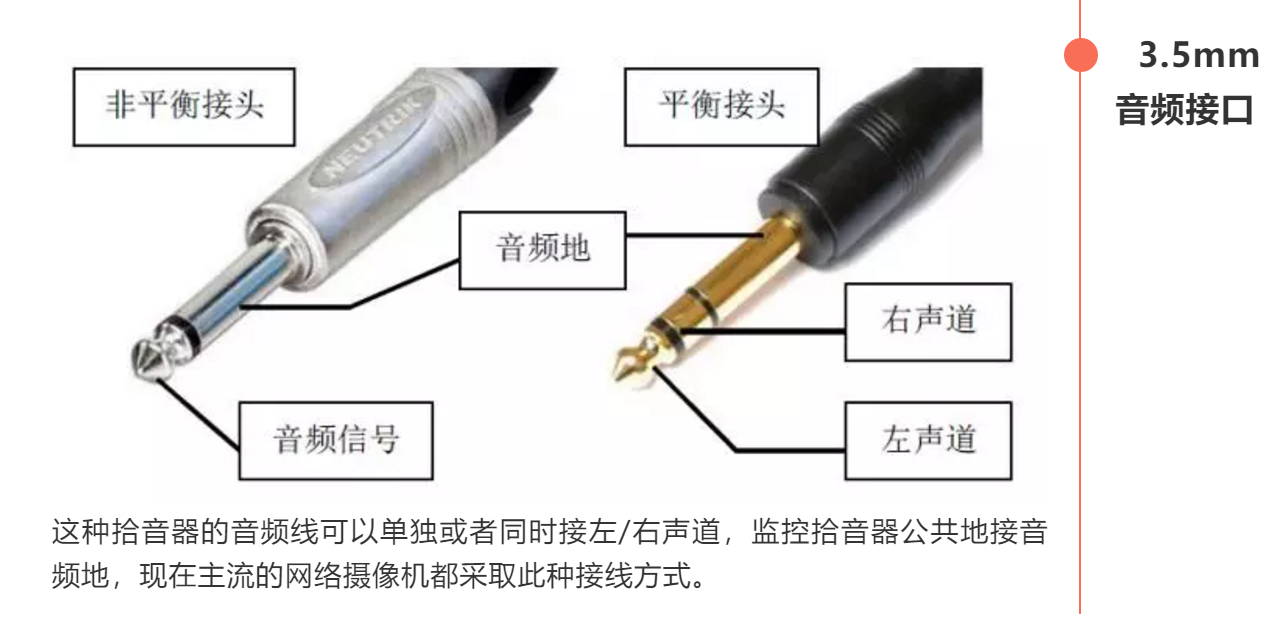

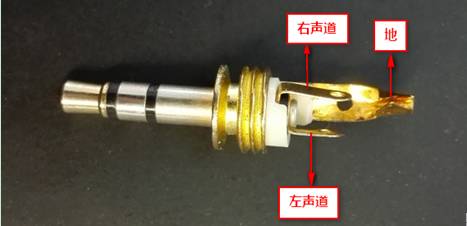

首先我们先来看下3.5mm音频头的内部：
中间两片短的触点是左右声道，长的是地线。
单声道接法：
单声道接法是我们最常使用的接线方法，只需将拾音器的信号线与接头的左右声道连接到一起即可，拾音器的电源负极与“地”相连，再给拾音器供电即可。
左右声道（双声道）接法：
双声道可以接两个拾音器，只需将两个拾音器分别接在左右声道上，即可实现左右声道音频同时输入。
需要注意的是，在预览回放中，左右声道的声音是混在一起无法分开的。
防红外过曝
作用：控制的红外灯的亮度，防止图像出现红外过曝，等级越高，效果越明显，图像整体亮度下降。
建议：红外反射充足的情况下开启，近处有遮挡物的场景不要使用
曝光时间
作用：调节传感器的采样频率
建议：亮度充足的场景下可以适当降低改善拖影，亮度不足的场景建议保持在1/25s
增益
作用：限制图像信号放大的上限值
建议：照度不足的场景建议调高，有强点光源的场景建议降低，抑制点光源过曝
增益控制的是信号增益的上限值，增益越高，感光越灵敏，图像亮度越高，噪点也会被放大。
宽动态（该功能视型号而定）
作用：对明和暗两部分分别以最合适的快门速度曝光，然后将两个图像进行重新组合，获取前景和背景都清晰的图像
建议：只在前后景亮暗差别大的情况下使用。不需要宽动态功能的场景，开启宽动态功能后，反而带来图像效果下降的问题。
3D数字降噪
作用：调节对噪点的处理程度
建议：照度不足的环境下适当提高，运动场景使用专家模式提高空域降噪
视频帧率
作用：调节视频的流畅性能
建议：使用25帧或以上
帧率越高，流畅性越好
帧率不足表现为快速运动的物体会存在跳跃感
帧率的增加需要码率的支撑，会增加网络带宽及存储的压力
码率上限
作用：调节图像的编码质量，决定录像存储的数据量
建议：根据分辨率及帧率进行设置，通常情况下保持出厂默认值
码率设置需要跟分辨率大小匹配
场景越复杂、编码压力越大、需多些码流
云台转动场景变复杂、需要多些码流
码率不足的图像表现为边缘或运动物体出现色码、色块
音频输入
作用：启用不同音频接入电路
建议：无源拾音器选择MicIn
有源拾音器选择LineIn
输入音量
作用：调节音频信号的增益
建议：根据实际音量大小调整
回放声音小-调高
回放声音大/噪声大-降低
环境噪声过滤
作用：抑制环境噪声
建议：环境噪声影响正常音频辨识时开启
