户外P6全彩色显示屏体：

1.1 LED屏主要技术指标

型号	户外P6屏
像素组成：	1R1G1B
像素密度	27777点/平米

1.2 LED屏详细技术指标

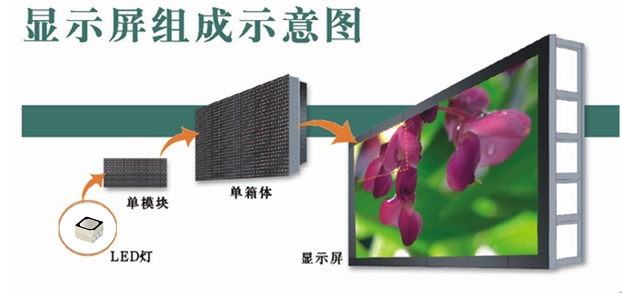

（1）结构示意图
LED灯
（2）像素结构
结构说明：每个像素点内采用1红1纯绿1纯蓝共3颗LED发光管。
（3）产品视图
（4）专业分析
分析项目		专业分析内容
配色分析		为使配色达到最佳的白平衡效果，配色对LED   发光的亮度有严格要求，其中各种颜色亮度的配色比例为   R：G：B/3：6：1。
（5）屏体技术参数
像 素 管 单 元 箱	物理点间距：6mm 物理密度：10000点/㎡    发光点颜色：   1R+1PG+1PB 基    色：1纯红+1纯绿+1纯蓝 箱体尺寸：宽1152mm×高960mm   物理分辨率：宽192点×高160点 物理分辨率：30720点/箱 箱体重量：50kg/m2
供 电	工作电压：220V±15%；   平均功耗约：   300W/m2 最大功耗：   ≤800W/m2
控 制	操作系统：WIN   98/ 2000/ NT/XP/vista 控制方式：同步控制
主 要 技 术 参 数	发光点颜色：全彩 驱动方式：恒流源驱动 白平衡亮度＞6000cd/㎡; 换帧频率≥60HZ； 刷新频率960HZ；高清拍摄无扫描线 最佳视角：≧140º 环境：温度：-30℃～+60℃；  湿度：15%～95%RH 灰度等级：16384级；显示颜色：   可显示色彩：4.4万亿色； 亮度调节：可支持基于亮度传感器的亮度自动调节 图像调节：亮度、对比度、色调、色饱和度、灰度校正系数 图像处理：视频降噪、快速运动补偿、边缘锐化、边缘平滑、色坐标空间变换与控制、灰度变换 驱动电压：DC4.2V 驱动电源：台达开关电源 屏幕寿命：≥10万小时 像素失控率：<1/10000（无常亮点） 像素光强均匀性：整屏不均匀性偏差，红、绿、蓝<10% 平均无故障时间：≥10000小时 抗电强度：50HZ/1500V（交流有效值）/1min
软 件	LED播编软件，LED控制软件



中山博览中心户外全彩显示屏(类似立柱项目，照片仅供参考)



2 LED显示屏控制系统

LED控制系统是针对LED的高性能图像处理和控制设备。该设备整合多年在LED视频图像处理、高清晰信号处理和显示等方面的丰富经验,采用高可靠硬件设计,结合全彩LED屏显示的特殊要求设计，在全彩LED上显示。

联机系统与计算机连接完成LED显示屏的控制。可支持各种基于明微芯片的双色、三色实像素、虚拟像素显示屏，具有良好的通用性、结构简单、工作可靠和显示性能优越，易于维护。以提高LED屏体显示性能为出发点，通过减小最小亮度时间，使显示频率和亮度深度得以提高；通过对亮度进行均一化处理，使显示层能够获得更好的拍摄效果。针对近几年市场反馈的新的需求，控制芯片增加了新的功能，如逐点校正功能，以及级连接口检测、与带检测功能的恒流驱动芯片配合对屏体进行检测等，这些检测结果能够以数据包的形式回传。芯片数据采用网络数据包的形式传输，增加了对错误数据进行识别的功能，可以避免无效数据的传输，使得LED显示层工作更加稳定。数据级连传输和本地输出时的顺序更加合理，通过支持非线性亮度曲线调整功能，使显示屏在不同的应用环境都能充分展示完美的色彩，这些特点使芯片的使用更加符合用户的习惯。

支持WIN98、WIN2000、WINXP等操作系统；

采用最新FPGA百万门逻辑阵列，系统运行稳定、数据处理速度快；

千兆网络技术，单根网根传输超大面积数据，传输可靠、距离远、速度快；

使用超五类通讯线可靠传输160米距离，可增配中继板传输300米以下距离；

双网线热备份功能，可带电拔插，多屏组合同步显示或一卡控多屏独立显示；

单个发送卡最大可控制1280×1024点 ，单根网线最大可传输1280×512点；

单个接收卡双色最大可控制1280×512点 ，全彩最大可制1280×256点；

扫描频率高，在极限控制面积下帧频于120Hz，画面稳定性好，无闪烁；

帧频、消隐时间、移位时钟、正反色、RGB亮度、伽玛值等参数可任意设置；

程序在线升级功能，突破传统观念无拨码开关，系统参数通过串口方便下载,可独立控制；图像经过特殊处理，使图像更加清晰、真实；

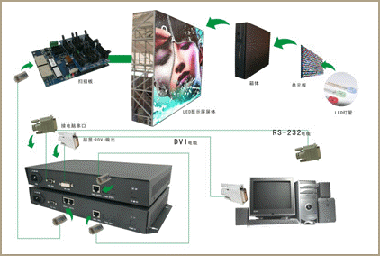

系统视图

四大系统特性：

1．高扫描频率:疾速流畅[四倍速]架构,得到更好的拍摄效果;在恒流驱动的控制方式下，可将显示频率提升至3600HZ，而普通的摄录机或相机，其曝光速度为600HZ，完全可以做现场直播，即便是用高档相机也拍不到扫描黑行，特别适用于需现场直、转播的各类场合；

2．高清晰图象: 实现16BIT灰阶，65536级灰度显示，显示颜色达到65536（红）×65536（蓝）×65536（绿）是通用显示屏的16兆倍!显示性能可完全还原自然色! 明暗比高：具备65535：1的明暗比，画面显示更精美，低灰调整效果极佳；

3．显示频率高：显示频率最高可达4000HZ，显示画面清晰稳定，绝无闪烁、抖动；

4．单元板亮度调整功能：使得在生产与使用过程中，调整整屏白平衡亮度更容易。逐点调整功能，支持单元板分色和亮度调整。
