XX项目
机 房 动 力 环 境 监 控 系 统
技 术 方 案 书
2019年
信息化是我国产业优化升级和实现工业化、现代化的关键环节，要实现国民经济持续快速健康发展，推进经济结构战略性调整，不断提高人民群众的生活水平，其中一项覆盖现代化建设全局的战略举措，就是要大力推进国民经济和社会发展信息化。
数据中心作为信息化系统工程建设的“心脏”，正在国计民生中扮演着越来越重要的角色。机房作为电子设备提供运行环境的场所，为传输、存储、交换提供安全、可靠的保障。
所以，环境条件是影响计算机主机及各种通讯设备长期可靠运行的一个重要的因素，直接影响到设备的稳定性、可靠性，使用效率和寿命。同时，计算机机房又是工作人员进行操作和监控的场所，如何既满足计算机机房内设备的运行环境又考虑工作人员工作环境的舒适性，即以人为本、人机并重理论是现代网络机房设计的基本理念。
机房环境场所的装修工程、空调环境、电气工程、消防工程、弱电工程等的建设，皆是为传输、存储、交换提供基础运行条件。针对不同级别的机房建设，国标内A类、B类、C类机房都有明确的规。而如何提高机房安全、有效、长久的运行，成为机房设计者、建设者费劲心力考虑的问题除了选定优质的产品外，更好了解设备（动力、环境、服务、存储、交换等）运行状态和设备发生异常时，及时发现排查也是必要的工序。基于以上情况，我司自主研发机房动力环境监控系统，为机房提供安全运行保障和得力助手。
我司机房动力环境监控系统主要解决如下几方面问题：
1.可以对机房内的设备和环境自定义各种条件，针对用户关心的事件、故障和事故发出预警或者报警，通知机房相关管理人员及时处理，避免事故的发生，尽可能减少事故所造成的损失。
2.对分布在各地的多个机房实现集中监控和管理。目前许多机房的管理不得不采用24小时专人值班来定时巡查机房场地设备，这样不仅加重了管理人员的负担，而且往往不能及时排除故障。尤其目前国内普遍缺乏机房场地设备的专业管理人员，对机房进行计算机自动化、智能化管理显得十分重要。部署机房监控系统之后，可以大量节省人员财力。
3.及时预见和分析设备故障，及时发现、排除设备故障，避免设备突然损坏造成的数据丢失，损坏及数据服务的突然中断。有效降低设备损坏情况的发生，减少维修的时间和费用，降低运营成本。
4.实现各级管理人员在自己的办公室里或是在外地随时浏览、查询各个机房的日常情况。完善机房管理的分工合作，清楚界定管理人员的相关权利和责任。
5.提升机房和整个信息中心的管理水平，提高单位的管理形象。
6.对出入机房的人员实现科学有效的监控和管理，增强机房的安全防范。
《安全防范工程程序与要求》（GA／T75-94 ）
《视频安防监控系统技术要求》（GA/T367-2001 ）
《电子计算机机房设计规范》（GB50174-93
《工业企业通信接地设计规范》（GBJ79-85）
《智能建筑设计标准（DBJ08-47-95）》
《民用建筑电气设备规范（JGJ/T16-92）》
《商用建筑线缆标准（EIA/TIA-569）》
《工业电视系统工程设计规范（GBJ115-87）》
《电气装置安装工程施工及验收规范（GBJ23-90，92）》
《民用闭路监视系统工程技术规范（GB50198-91）》
《安全防范工程程序与要求（GA/T75-94）》
《建筑及建筑群综合布线系统工程设计规范（GB/T50311-2000）》
《建筑及建筑群综合布线系统工程设计规范（GB/T50312-2000）》
《民用闭路监视系统工程技术规范（GB50198-94）》
《安全防范系统通用图形符号（GA/10408.5-2000）》
《民用建筑电缆电视系统工程技术规范（GBJ-120-78）》
《电气装置安装施工及验收规范（BJ232-90，92）》
《公安部监控设备安装规范》
《建筑防雷设计规范（GBJ57-83）》
1、降低人工维护和成本；
2、提高机房安全，提升机房安全运行效率；
3、实时了解设备运行状态，降低设备宕机几率；
4、丰富多样的提示方式，快速定位异常设备（环境）；
5、多样的报表统计功能（如能耗、用电量、机柜使用情况），为管理者提供机房管理依据；
6、全方位无死角的监控；
系统应符合电磁兼容性和电气隔离性能设计要求，不会影响被监控设备的正常工作。
系统具有自诊断功能，对软硬件故障能够自动重启恢复。
监控设备具有良好的接地，抗干扰能力强。
设备选用高稳定的工业级设备，保障系统24（小时）×365（天）不间断运行。
系统成熟稳定，支持多种主流厂家设备的接口通讯协议。
运行环境：监控系统采用广泛运行X86架构的系统，包括Windows Server 2008/2012；数据库采用Sql server 2008/2012。
使用高稳定性、具备本地数据处理和存储功能，以保证机房监控系统稳定运行。
系统的软硬件均需采用成熟的设备，能够 365 天×24小时不间断地连续工作，平均无故障时间(MTBF) 大于20万小时，平均修复时间(MTTR) 小于2小时。
不同类设备采用单总线采集方式，保证监控数据的实时性。
前端设备数据采控时间<10S。
远程监控数据刷新时间<30S。
短信、电话、邮件报警发出响应时间<60S。
系统具有多级权限管理。
系统自带加密狗功能，防止软件复制和被盗。
系统的硬件和软件均采用技术成熟的产品，各模块间互相独立，互不干扰，在设备更换时不影响整个系统的正常工作，保障系统全天候正常运行；系统的局部故障不影响整个监控系统的正常工作。
软件系统中文化，操作简单方便，日常维护时间少，所有的监控内容均在一个软件平台中查看，具有统一的监控界面，并能在监控中心实现所有机房的远程集中管理、维护及升级。
系统设计采用模块化结构，系统软件采用组态工具实现方便的系统组建、维护、扩充，无需编程。
WEB访问功能：管理员的办公电脑作为WEB浏览终端，不需安装软件，直接通过WEB浏览器在任何网络连通的地方都可对监控系统进行访问和管理，并且可以做到WEB浏览的监控页面和集中监控平台一致，如监控平台页面有改动，WEB浏览页面也会自动更新，实现数据自动同步功能，利于管理人员随时随地了解机房的实际工作状况，实现远程管控一体化。
短信查询及定时提醒功能：管理员可通过短信查询机房内的情况，即便在没有互联网的情况下，管理员也能够随时了解机房的情况。加上短信定时提醒功能即便是管理员忘记查询机房的情况，监控系统会自动发送整个动环监控总览信息给管理员。
移动管理终端：通过在手机终端设备、平板终端设备安装终端软件（APP），通过移动终端可查看系统当前数据、历史报警、历史数据、当前报警，并且在系统发生异常时能及时推送。
系统在设计时应充分考虑将来的扩展应用，并且预留对网络设备、服务器、 操作系统、数据库和应用系统等监控接口。
系统预留接口，后期系统的升级和扩展，只需要增加相关硬件即可。
系统预留多种对外接口，亦可定制开发协议类型，能向上级集中监控平台提供监控软件的所有监控数据及报警信息等。
根据机房实际勘察和跟甲方沟通，在机房搭建一套机房动力环境监控系统，对机房内的设备、环境、安防进行集中监控。
1.1动力系统
编号 | 系统名称 | 数量 | 监控内容 |
1 | 配电 | ？ | 监控供配电的三相电压、电流、有功功率、无功功率、功率因素等，当缺相或缺电、电压过低、过载时，系统及时告警通知相关管理人员。 |
2 | 空开 | ？ | 实时监控配电柜内重要回路（机柜PDU、重要负载）的状态，可设置正常状态，出现异常跳闸情况，系统及时告警通知相关管理人员。 |
3 | UPS | ？ | 实时监测UPS的输入/输出电压、电流、频率、功率，蓄电池组的电压、后备时间、温度等参数，整流器、逆变器、电池、旁路、负载等部件的工作状态与参数（由UPS厂家提供协议，参数根据厂家协议定），当UPS运行出现异常时，系统及时告警通知相关管理人员。 |
4 | 蓄电池 | ？ | 监测蓄电池组的总体电压、电流，单体电池电压、内阻、电池表面温度等，当蓄电池出现异常，系统及时告警通知相关管理人员。 |
5 | PDU | ? | 实时监测PDU电压、电流等参数（由PDU厂家提供协议，参数根据厂家协议定），PDU出现异常超限，系统及时告警通知相关管理人员。 |
1.2环境系统
编号 | 系统名称 | 数量 | 监控内容 |
1 | 温度/湿度 | ？ | 实时监测机房内的温度和湿度，一旦出现温湿度超限值，系统及时告警通知相关管理人员。可设置与空调联动； |
2 | 烟感 | ？ | 实时监测烟雾，检测产生烟雾时系统及时告警通知相关管理人员。 |
3 | 漏水 | ？ | 对场地内易产生漏水的地方（如窗户、空调）进行实时监控，检测到漏水时，系统及时告警通知相关管理人员。 |
4 | 精密空调 | ？ | 实时监控空调工作状态和参数，对压缩机、风机、加热器、加湿器、去湿器等运行状态和空调设置温度、湿度（由空调厂家提供协议，参数根据厂家协议定），远程控制空调开关机。 |
1.3机柜资产管理系统
编号 | 系统名称 | 数量 | 监控内容 |
1 | U位资产管理 | ？ | 机房运维人员高效、自动获取机架空间状况、设备的物理位置、型号及生命周期状况信息，实现机房资产的自动盘点，保障IDC机房运维服务质量，降低运营成本，提升管理效率。 |
1.4能耗管理系统
编号 | 系统名称 | 数量 | 监控内容 |
1 | 能耗管理 | ？ | 实时监测重要产生配电柜及设备的电力参数，如电能、电压、电流、功率、开光状态等重要参数，电力异常时系统及时告警通知相关管理人员。 可提供多种报表供管理人员查询、管理。 |

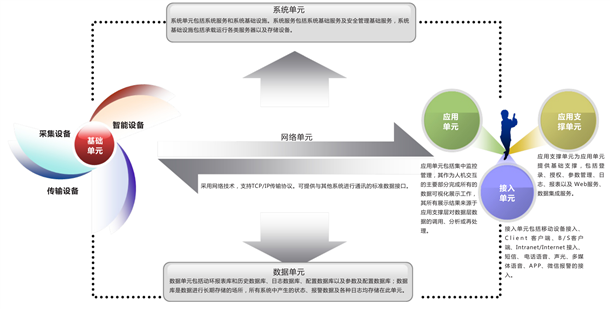

基础设备
基础设备单元是本系统的数据采集源，所有的数据都来源于基础设备生成的数据。
本单元包含所有被监控的智能设备及各类传感设备，如动力设备、环境设备、变电站设备、库房设备、冷通道设备、安防和消防设备等；设备支持常用标准通讯接口，包括Modbus、SNMP、电总、webapi接口等协议，方便对第三方设备及系统的集成。
网络
采用网络技术，支持TCP/IP传输协议，可通过局域网、广域网、无线网络等方式传输数据。
管理设备
管理设备包括系统服务和系统基础设施，系统基础设施包括承载运行各类服务器、嵌入式监控主机。
数据存储
数据存储包括能耗数据库、资产数据库、安防数据库、库房数据库、当前报表和历史数据库、工单数据库以及参数及配置数据库，是数据进行长期存储的场所，所有系统中产生的状态、报警数据及各种日志均存储在此层。
基础单元
基础单元为应用单元提供基础支撑，包括登录、授权、参数管理、日志、报表以及 Web服务、数据集成服务。
管理支撑
管理支撑包括集中监控管理，其作为人机交互的主要部分完成所有的数据可视化展示工作，其所有展示结果来源于应用支撑层对数据层数据的调用、分析或再处理。
包含本地管理客户端、WEB端、移动客户端（APP、平板）、微信客户端、3D客户端。
告警系统
告警系统包括现场声光、电话语音、短信、多媒体语音、APP、微信提示。
实现方式：在配电柜内安装智能电量仪和电流互感器，实时采集供配电的电力参数；智能电量仪接数据采集终端。数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
监控参数：监测配电柜的输出相电压、电流、频率、输出功率（有功、无功、视在）、 谐波率、功率因素等；监测输出电压、电流、频率超限，过载，负载不平衡，交流电源失效等告警信息。
监控功能：通过对配电的监控，可实时了解配电质量情况，如当前电压值、电流值、功率参数、谐波参数、用电量等参数；同时当配电出现异常时，如停电、缺相、过流时，能及时通知管理人员处理。

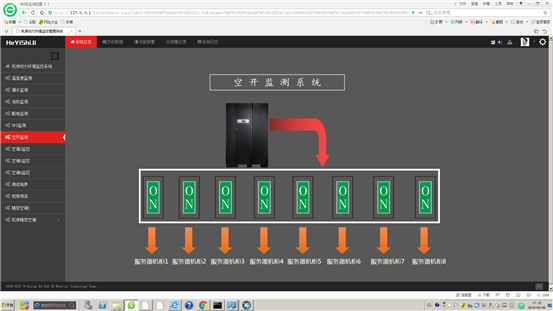

实现方式：在配电柜内安装空开采集仪，实时采集空开开闸、合闸情况；空开采集仪接数据采集终端。数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
监控参数：实时监测配电柜内重要空开的开闸、合闸状态。
监控功能：对空开的监测，能实时了解空调的通、断状态。当前端因为过载或者其他原因导致空开跳闸，能及时发现并且通知管理人员，避免因跳闸导致设备长时间停机（宕机）。

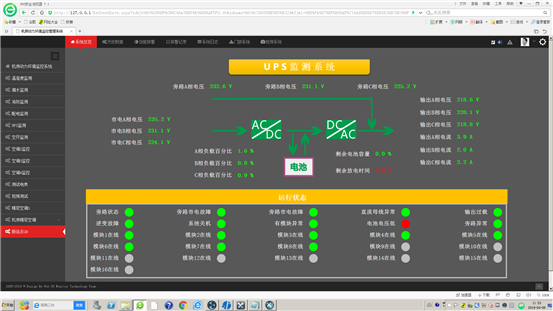

实现方式：UPS自带232/485/snmp接口，数据采集终端与UPS自带接口直连，通过解析UPS厂家通讯协议，实时不间断的轮询采集将数据传送给监控平台显示、报警。
监控参数：实时监测UPS的输入/输出电压、电流、频率、功率，蓄电池组的电压、后备时间、温度等参数，整流器、逆变器、电池、旁路、负载等部件的工作状态与参数。（监控参数根据厂家协议）
监控功能：UPS是机房重要的后备电源，通过对UPS的监测，能实时掌握UPS运行的各项参数，特别是当前负载、运行状态、电池状态、后备时间等重要参数的监控，便于使用者更好管理。一旦出现停电或者异常，能让管理者快速处理，避免机房核心设备停止运行。
实现方式：蓄电池监控系统由蓄电池单体采集器、霍尔电流互感器、通讯管理模块组成，蓄电池单体采集器和霍尔电流互感器实时采集电池的数据，手拉手的方式连接至通讯管理模块，通讯管理模块接数据采集终端；数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
监控参数：实时监测单体电池电压、电池组总电压、电池充放电电流、单节电池负极端温度等参数。
监控功能：通过实时采集蓄电池的电压、温度等参数，可全面掌握电池的健康情况。一旦某节电池出现电压急剧升高或者降低、温度异常升高的情况，就需考虑该电池已损坏，及时进行处理，避免出现大的事故。
实现方式：蓄电池监控系统由蓄电池采集器、霍尔电流互感器、通讯管理模块组成，蓄电池采集器和霍尔电流互感器实时采集电池的数据，手拉手的方式连接至通讯管理模块，通讯管理模块接数据采集终端；数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
监控参数：实时监测电池组总电压、电池充放电电流、单节电池负极端温度等参数。
监控功能：对蓄电池组的电压、电流和环境温度进行实时在线检测，并通过对电池组放电电压以及放电电流的测量，预测该电池组剩余的放电容量百分比以及剩余的放电时间；通过对电池组充电电压和充电电流的测量，预测电池组剩余充电容量以及充电剩余时间。

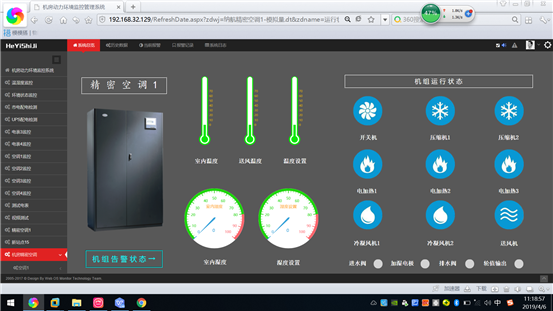

实现方式：系统兼容各种品牌空调型号，支持华为、大金、施耐德、德国STULZ、美国LIEBERT、意大利HIROSS、英国AIRETRON、佳力图、RC、艾默生、海洛斯、国产等各大品牌的机房精密空调。采用厂家提供的通讯协议和智能通讯接口，实时监视精密空调的工作状态与参数。数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
监控参数：实时监控空调工作状态和参数，对压缩机、风机、加热器、加湿器、去湿器等运行状态和空调设置温度、湿度，远程控制空调开关机。
监控功能：精密空调是机房环境恒温恒湿中最重要的控制设备，一旦空调出现异常停止工作或者损坏，将导致机房温度急剧升高，可能导致核心设备停机或者损坏。所以，及时了解空调的参数和状态，在空调发生故障或者之前就能及时发现处理，避免造成损失。

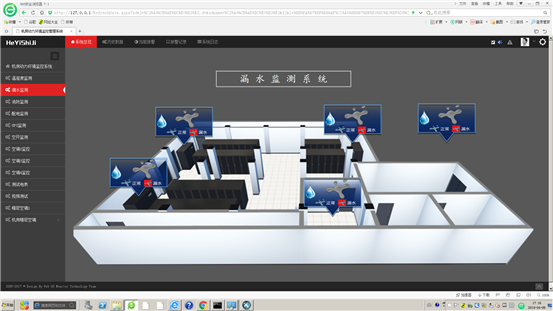

监控实现：在机房空调底下或者周围安装漏水控制器（主机、引出线、终止端等）漏水感应绳实时监测漏水情况，漏水控制器接入数据采集终端，数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
监控参数：监测机房内是否有漏水情况。
监控功能：机房内各种强电线路、弱电线路错综复杂，一旦出现漏水，易造成电路问题造成机房停止运行，严重的可能烧毁机房。对空调等可能存在漏水的设备进行监控，出现漏水时，能及时发现并且处理，避免事故。
监控实现：由消防控制箱给出的报警信号，将消防控制器上的干接点变化信号送到数据采集终端，数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
监控参数：实时监测消防系统的故障信号、一般报警信号、喷射信号。（需消防厂家配合）
监控功能：消防系统通常只有现场报警环节，将消防系统信号接入系统，可实现消防火警短信、电话等多功能报警，也便于使用者及时了解情况加速处理。消防可与门禁系统联动，一旦发生火警，门禁即失效。
监控实现：在机房内安装烟雾探测器，烟雾探测器的信号送到数据采集终端，数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
监控参数：通过监测机房烟雾浓度判断是否发生火灾。
监控功能：机房发生火险时，最先产生的是烟雾，通过对烟雾的监测，可在火险发生前期时进行监测判断。一旦出现火险，系统通过短信、电话语音等多种方式通知管理人员进行处置，避免出现更大的事故。
监控实现：门禁系统由门禁控制主机、读卡器、开门按钮、ID/IC、电子锁组成；门禁自带TCP/IP信号，通过网络接入数据采集终端，数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示。
监控参数：远程读取参数，包括员工资料、部门信息、卡证信息、人员出入区域、范围时间区、远程摇控、门区开关、防盗、消防的联动设置以及历史记录的查询、报表输出等；远程开关门；与消防系统联动。
监控功能：机房为专业数据处理重地，为了机房数据安全，只有被授权人员方才能进入。门禁系统实现ID/IC卡、指纹、密码等方式授权人员出入权限，同时详细记录人员出入情况，便于使用者更好了解机房人员进出操作情况。
监控实现：视频图像系统由硬盘录像机、存储媒介、摄像机组成，视频自带TCP/IP信号接口，通过网络接入数据采集终端，数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示。
监控参数：录像模式：手动录像、定时录像、移动检测录像、报警录像，支持录像内容的分类检索，每路视音频录像参数均可单独设置。支持通道名叠加，支持通道录像日期、时间叠加，支持图标叠加和局部马赛克遮盖。管理主机可通过网络实时记录压缩码流。 支持管理主机回放或通过网络实时记录压缩码流。支持管理主机视频输出直接输出视频在电视墙上显示。支持多个级别的快放、多个级别慢放、多个级别倒放、暂停、单帧回放模式；按时间回放定位准确。
监控功能：利用视频图像系统，可实时录制机房图像情况，如发生异常时，便于管理者查找和追踪问题源头。
监控实现：采用高频芯片设计方案，RFID无线定位识别技术，通过磁铁吸附安装至机柜上, 并在机柜内IT设备上安装RFID电子标签，实现对机柜内设备信息实时精准信息采集。资产采集模块自带RS485接口，数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
监控参数：监测机柜内空间情况、设备物理位置、设备资产情况。
监控功能：使机房运维人员高效、自动获取机架空间状况、设备的物理位置、型号及生命周期状况信息，实现机房资产的自动盘点，保障IDC机房运维服务质量，降低运营成本，提升管理效率。
监控实现：在配电柜内安装电量仪，采集各项配电数据。电量仪自带RS485接口，数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
监控参数：监测配电柜的电能数据、相电压、电流、频率、输出功率（有功、无功、视在）、 谐波率、功率因素等；监测输出电压、电流、频率超限，过载，负载不平衡，交流电源失效等告警信息。
监控功能：1、通过对配电监测，可及时了解各路配电使用情况，可监测各用电支路或用电设备每日、每周、每月的能耗数据，形成同比、环比分析图。2.监测并显示各用电支路和用电设备能耗的变化趋势、关键拐点和异常特征。3.实现各能耗分项和各能耗区域的能耗数据汇总统计。
告警提示系统
告警提示系统是监控系统中最重要的一环，机房在发生异常时能及时通知管理者和相关人员进行处理，及时排除。告警提示系统包括以下几种：
屏幕提醒：当出现任何报警响应时，系统都会将报警信息画面弹出、显示，同时伴随着画面闪烁，并具有文字说明，对报警情况做出准确的描述，内容包含报警设备、类型、参数、时间，通知在线的操作人员。
声音提醒：出现报警响应时，监控主机多媒体音箱会播放报警声音，以通知在现场的值班人员。
电话提醒：当报警响应发生时，系统可通过电话拨号方式，自动拨打已设置好的多组值班电话，包括固定电话和移动电话，以便及时地通知值班人员。
短信提醒：具有不同的分组设置功能，可以按组别配置接收短信报警及配置发送人员名单；并可以灵活设置不同报警级别向不同人员或组别发送短报警。当报警事件发生时，系统可以发送短信的方式，自动发送信息到值班人员手机，以便及时的通知值班人员。
邮件提醒：当报警事件发生时，系统可（内网或者外网）通过预先设定的相应邮箱地址发送报警邮件。
APP提醒：打报警时间发生时，移动客户端主动推送报警信息至客户移动终端设备。
微信提醒：通过微信自动推送相关报警信息至客户微信账号。
告警提示流程
报警启动：当报警发生时，系统界面应自动切换到报警设备的运行状态界面，并具有文字说明，对报警情况作出准确的描述，内容包含设备、类型、参数、时间。当报警级别足够高时，系统应第一时间向短信服务器发出报警信息，并对发送成功与否进行记录；
报警确认：事件报警发生时，可根据报警内容选择报警确认和报警取消。确认的相关信息可以在系统日志内自动记录。事件经确认后，系统自动解除该事件的报警；
报警清除：告警发生后，操作人员可在任何画面按下确认键，关闭可闻告警声响，停止灯光闪烁(不关闭)，故障排除后，恢复原色；
报警屏蔽及邮件提醒解锁功能：系统提供可对特定设备进行屏蔽报警的功能。屏蔽报警后，可设置多长时间后提醒管理人员进行解锁，且下次任何人员登录时系统自动显示所有已屏蔽的设备列表。
报警信息的查询
系统会自动记录每一条报警的详细信息。信息的具体内容包括：事件的报警时间、解除时间、机房名称、设备名称及位置、事件内容及报警发生时设备运行的数值等。事件日志具有查询功能，可按照日志的每个字段进行精确或模糊查询，具有导出excel电子表格后保存及打印的功能。
报警及时
一般告警情况下，系统自动判别告警等级，即时完成相应处理。当出现比较严重的告警事件，系统可锁定当前事件页面，这时新增的事件将不再显示，重点关注和解决严重告警事件，第一时间（从报警触发到发送报警信息的时间间隔不超过 30秒）向短信服务器发出报警信息，并对发送成功与否进行记录。
2、权限管理功能
系统具有权限管理功能，可设置多个用户按照指定的角色使用本系统，并进行自己权限范围内的操作，譬如：删除用户、给用户分配权限等。系统权限管理的搭建基于：一个用户担当一个或多个角色，一个角色拥有一种或多种权限，从而使得系统的角色权限管理非常灵活、通用、易于扩展。譬如：系统新增加一个模块，要把这个模块的一些权限分给担当某种角色的用户，此时，只要把这些权限与该种角色相关联就可以实现，不用给此种角色的每个用户都分配一次，提高效率。 权限管理的主要功能包括：用户类型定义、权限组定义、分配权限组给用户、指定权限给用户。
3、日志管理
系统通过对历史运行数据按时间进行分类，从而实现日志管理功能。
系统须提供基于数据库的日志功能。
系统日志至少包括用户操作日志、系统运行状态日志、报警日志等。所有日志可以根据查询条件即时生成报表，并可打印输出。
系统日志原则上不可被任何人修改；除最高级用户外，系统日志也不能被删除。
系统日志的默认保存时间为三年。超过保存时间需要删除时，由最高级用户根据时间段进行删除。
4、报表管理功能
系统提供丰富的管理报表，包括日报表、月报表、年报报表等，所有报表都可以由用户自定义，满足不同监控要求，例如报表的内容、格式、记录间隔等都可以设定，报表内容有两种显示形式：电子表格和曲线变化的图形显示。所有报表均可导出excel、后保存及打印。
系统允许用户根据需要选择生成单项报表，组合报表或日志报表。
单项报表指针对系统内某一项参量生成的报表。报表内容由用户根据模块提供的组合条件进行定制，包括参量选择，自定义报表时间段等，而报表格式则由系统根据参量特点自动选择。生成的单项报表内容。
组合报表指对系统内在某些关键参量进行统计分析并组合生成的报表。
报表内容由用户根据运营要求进行定制，报表格式可通过EXECL 导出。组合报表按时间又中分为日报表，周报表和月报表等固定报 表以及按时间段自定义生成报表。
在集成管理平台上通过查询各子系统的日志记录可生成各类日志报表，日志报表以日志清单的格式输出。
报表支持多样化展示模式，包括饼状图、柱状图、折线图等。
系统的报表管理还具有以下功能：
历史数据的统计功能：系统能够根据设备类型、告警等级、时间段 （月、年、任意时间段）等条件生成的告警统计报表、遥测量统计表。
电源系统负荷统计功能：系统能够提供电源系统负荷的历史报表功能，记录每天电源系统的实测值、平均值，最大值和最小值。
实时动态报表功能：系统能够提供重要信号量的实时动态报表功能， 实时反应用户重点关注的重要信息。
历史数据统计表：停电统计表、告警分类统计表、动环监控可用率 统计表、动环监控中断统计表、动环监控工程屏蔽统计表。
系统能把不同测点、不同时间段、不同的信号类型在同一张图或表上呈现，即同一图表上可同时呈现多个信号量，供用户进行分析比较。
5、查询功能
系统可提供数据查询功能，将各前端采集数据存储到集中监控数据库，并对数据进行分类归组，用户在查询数据时，可设置各种查询条件过滤不相关数据， 以提高查询效率。
系统对每一个监控单元所能监控到的一切工作状态、工作参量等内容提供简单、直接的查询方式，查询的结果可以输出为EXCEL表格及打印。同时，系统可以根据查询条件过滤需求的内容。
6、管理方式
系统支持客户端和IE浏览两种管理模式，以方便系统的管理，并可利用权限管理功能实现不同权限用户所查看的界面、监控的对象、操作内容各不相同，并可实现在各个客户端设立独立的主界面，提供人性化管理。
系统支持手机等移动终端远程查看、管理。

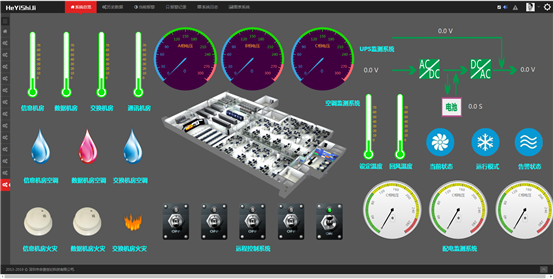

在监控中心服务器上安装ONE-V5网络监控系统软件，实时集中地监测各机房环境、动力的状态，根据需要远程遥控设备，如空调、UPS电源等。对各种告警信息进行分级、分类处理，通过现场的告警和远程无线（如手机短信）告警，通知相关人员及时处理告警事件。
ONE-V5网络监控系统软件揉合了运营维护信息管理系统，将日常运维管理，如：各监测点的实时监控信息、运维人员的排班、运维人员的日常询查和身份识别等，告警事件的处理管理，如：告警信息处理、人员通知、处理情况的反馈等，进行系统的管理，提高运维工作的效率和水平。
ONE-V5管理软件是监控中心的管理软件，包括后台服务器软件和管理控制台软件两部分。
后台软件：所有网络监控机和网络控制器将采集来的监控数据发送到后台服务器软件，服务器软件进行数据的分拣，入库。
管理控制台软件与服务器软件交互，当服务器产生报警后在控制台显示出来，并且具有各种查询功能，方便管理人员进行管理。
运行平台：
中心服务器系统运行在Windows Server 2003/2008等NT内核的Windows平台下，管理终端可以运行在WindowsXP/2003/2008下。
后台数据库系统：
可以根据管理的终端数的规模分别选用MicroSoft SQL Server数据库。
后台数据库接收并存储各监控节点传输的监控信息，以供前台监控软件查看、统计使用。
功能特点：
前台管理控制软件是整个监控系统的核心，解析处理各监控节点的数据，并对数据进行报警或是联动动作控制。并能对历史数据进行回溯统计查询管理。它能实现以下功能：
对于大量的监控点可以进行分区、分组的树型结构管理
可根据告警设置进行多种形式的告警，具有三级告警机制。便于管理人员在同时出现不同设备不同级别的报警时可以有重点、有先后的进行处理，首先处理最严重的告警。
不同级别的告警可以设置不同的通知方式。如发紧急告警时，控制中心要发出声音和图示警告，并同时向有关维护人员发送邮件、短信通知，而发生一般告警时可以只是发送email通知。
可以灵活设置报警的条件。对每种监控量的报警设置中可按报警类别的不同进行设置，用户也可根据需要对相关告警量的门限值设置进行调整，可以使报警的管理更有效、灵活。
灵活设置联动功能。当某些情况发生时自动进行控制动作。例如：在某个机柜温度太高时控制空调开机。
网络中断告警。可对其他设备进行集中的管理，监测其联通性并在网络中断时报警。对机房网络连通性进行检测记录。
管理中心的人员可按需要通过短信、邮件调度维护人员处理故障，并形成维护日志。虽然，在发生报警时可以自动的即时发送短信、邮件通知相应的维护人员，但是在实际情况中有时由于一些特殊的原因使相应的维护人员不能及时处理故障。这时就需要在通过管理平台人为做出调度，使故障处理上更灵活。维护日志的记录使管理更清晰，权责更明确。
对不同的维护人员设置其管理区域和当班时间，可以当有报警事件发生时准确通知到当班人员。
维护人员可以方便的查找记录数据以定位故障。
可以详细记录监控设备定期发送的数据，形成历史数据图表。
每次告警的详情都有记录，每次告警解决也有记录，便于分析维护工作效率。
具有组态图功能。对管理的区域和监控的对象有直观的显示，可以自行编辑改动，将设备的状态直观的显示在组态图上。
具有电子地图。方便清晰地显示各监控点。
操作员权限管理细致，保证系统管理的安全性。
移动管理终端：
移动管理终端是机房动力环境监控系统辅助管理系统，通过在手机或者平板终端安装终端软件，实现在移动终端远程管理系统。系统功能包括：
报警推送：系统产生报警时，会在移动信息栏主动推送当前产生报警的消息，便于管理者快速了解和查看；
实时查看：通过移动终端可实时查看当前数据，便于管理者更好了解当前设备的运行状态；
历史报警：可查看系统所有和分时段的报警数据；
当前报警：查看系统当前所有正在报警数据；
系统日志：查看所有系统相关操作记录和数据；
ONE-V5监控系统监控主机与采集模块之间采用的是国际上先进的FCS控制系统
FCS借助于现场总线技术，所有的I/O模块均放在工业现场，而且所有的信号通过分布式智能I/O模块在现场被转换成标准数字信号，只需一根电缆（两线或四线）就可把所有的现场子站连接起来，进而把现场信号非常简捷地传送到控制室监控设备上，降低了成本，又便于安装和维护，同时数字化的数据传输使系统具有很高的传输速率和很强的抗干扰能力，使数据采集与信号传输更精确更迅速。
ONE监控系统不存在采用第三方采集测控模块硬件产品和监控主机，所以ONE现场数据采集测控模块（采用了嵌入式系统）与自主研发的ONE监控系统（软件系统）真正做到了无缝集成，所以系统稳定性高；有利于产品个性化功能的实现，硬件产品个性化改造更方便。由于硬件产品是自主研发生产，完全掌握了硬件产品的核心技术，所以硬件产品可以完全根据用户需求，作出相应个性化的改造，真正实现了人性化产品。
ONE系统设计的思想就是针对分布采集，集中监控系统特点，针对可能出现的瓶颈，优化了系统各个部分的流量，平衡各个环节的处理量，能够及时的对发生的事件进行告警。相对于传统的采用轮询的监控系统，我们的系统在设计思路上有质的飞跃。
在监控前端中的ONE监控主机和采集模块均智能化，可配置，实际上就是将中心来判断的工作分摊到下面的采集模块上，判断告警功能多在各现场监控前端的各个设备中实现。这样可以增加报告数据的间隔，减少发送的正常数据量，而在异常发生时可以及时将数据发出。对于中心而言处理的普通数据少了，压力小了，反应迅速。有利于监控大量的节点。
ONE组网结构完全基于TCP/IP网络通信协议，对监控节点分布广、数量大的场地监控提供了最有效的监控手段，使用基于IP网络的监控系统为场地监控维护的统一管理提供了可能。
使用标准的、开放的协议便于集成以及系统扩容。由于搭建了基于IP的监控平台，数据采集也使用标准的MODBUS协议，使得增添监控节点或是增加监控信息非常方便，更实现了即插即用系统集成扩容的平滑过渡，这样需求方可以很方便地根据自身的需求和投资预算进行项目的投资。一次投资，终身受益。
我们的产品采用嵌入式操作系统作为软件平台，稳定性高。硬件上采用嵌入式SOC技术，系统结构紧凑，发热量低，不会感染病毒，配有Watchdog系统防止死机。在电源、信号线等与外界交互的地方均按照工业2级设备标准进行防浪涌、防雷击、防静电等设计，芯片选型材采用工业级产品，保证在现场恶劣环境下的系统稳定。
由于网络的开放性，使得网络通信存在被攻击或者被监听的可能性。对安全性要求比较高的系统，如门禁系统。如果通信数据被截取和仿冒会造成很大的安全隐患。ONE监控系统的数据传输采用了可靠的数字签名方式，认证时使用类似RADIUS认证的方式，保证了系统的安全性。
B、软件部分功能优势
更全面的组态功能：ONE-V5网络监控系统提供多达70种组态工具，曲线已经成为组态工具，并有实时曲线和历史曲线之分，生成极其方便快捷；ONE-V5M提供立体棒图功能，而且用户可自行定义实时数据的显示格式，所有图形都进行了矢量处理，可任意对画面放大缩小，对不同分辨率的显示器自动适应；组态过程提供多步撤销恢复功能；可对工具条、菜单等采用“拖曳”进行完全自定义。
支持VBScript语言：在ONE-V5平台中，由于系统支持VBScript语言，所以可通过简单编程实现各种逻辑关系，使系统的灵活性及扩展性空前加强。而且，ONE-V5M自带组态开发平台，用户可在该开发环境中利用VBScript编写各种功能模块，然后随意“拖曳”到工具条及菜单中，作为新增命令项使用，极大地扩展系统功能。
嵌入各种控件：在ONE-V5中，用户可以插入各种Windows控件，而且控件作为一个可编程对象，利用系统支持的VBScript语言，与各类测点相关联，控制其动作和属性，使系统功能随意扩展。
内置二次开发平台：在ONE-V5中，用户可以通过内置的集成开发环境进行二次开发，所有的二次开发模块与系统平台实现真正的无缝集成。
丰富多彩的用户界面：正如上所述，由于系统支持VBScript语言及控件的插入，现在我们可方便地引入各种Flash动画，并与各类测点相关联，实现真正的动画效果。
真正的一体化设计：在ONE-V5中，视频窗口、曲线、查询窗口、系统配置窗口或作为组态工具，或作为控件，都无缝集成到组态界面中，实现了真正的软件ALL_IN_ONE。这样做的好处就是使基于浏览器的远程端与本地监控站界面及功能完全一致，实现真正完全的Web化。
完备的远程监控方案：ONE-V5M具有完整的C/S(管理站)、B/S（浏览器）模式，并且这两种模式都具有与本地监控站一样的用户界面，实现一样的监控功能。远程系统不但可以运行在局域网内，也可以运行在Internet网内。也就是说，用户只要能上网，他就可以全面地浏览、控制机房的所有设备信息，能实现的功能和本地监控软件完全一样。
树形分组管理：对于大量的监控点可以进行分区、分组管理，适合分布式监控集中管理的需要。
灵活设置联动功能：当某些情况发生时自动进行联动控制动作。例如：门状态、摄像机与灯光系统协同联动控制，并可以进行灯光开启的时段设置
网络中断告警：可对其他设备进行集中的管理，监测其联通性并在网络中断时报警，同时也可以对每个机房网络通信质量联通性的监测（相关于网络管理的部分功能）。
可以灵活设置报警的条件：对每种监控量的报警设置中可按报警类别的不同进行设置，用户也可根据需要对相关告警量的门限值设置进行调整，可以使报警的管理更有效、灵活。
具有三级告警机制：由于监测点数量多、监控设备和监测量的种类多，可根据告警情况的严重性设置其级别，便于管理人员在同时出现不同设备不同级别的报警时可以有重点、有先后的进行处理，首先处理最严重的告警。例如，烟感消防报警类型级别一定是级别最高的三级报警设置，因为火灾的危害最大。
具有对硬件配置管理功能：在中心机房可以对现场的监控主机和各种测控模块进行远程配置，所有的配置直接写入各种测控模块；同时对各类监控主机进行时钟的同步。配置管理的目标包括远程监控主机、各种测控模块；监控系统设备自身的增加、修改和删除。大部分设备在自身设置完成后，接入监控系统网络时，系统可自行检测和添加设备，对不同用途的设备根据其功用显示不同的功能。可以进行在线的配置， 配置管理操作不会影响系统的运行。
乙方在整个项目执行期间提供优良的项目管理服务。在签约后乙方指定一名项目经理并通知甲方。项目经理负责整改项目的协调管理、实施进度及文件资料往来。
项目组织结构
项目名称 机房动力环境监控系统
项目负责人 对项目实施的所有部分负责
系统分析员 分析和协调该项目的所有技术部分的数据工作
程序设计员 负责系统的详细设计
测试小组 对整个系统的功能进行测试和登记
采购员 负责系统所有软硬件设备的采购和协调工作
技术支持小组 提供项目的技术支持和用户的技术培训和指导
质管员 负责整个系统的质量保证工作
安装小组 负责系统硬件设备的安装和现场设备的安装协调工作
根据现场情况定
交货期及保证
n 乙方保证按合同工期交货。
n 乙方在产品开发、生产、服务和销售过程中严格按照ISO9001质量体系进行。
n 乙方按合同设备清单提供全部设备部件必须是全新的合格产品，如发现有质量问题，乙方及时更换。
n 系统投入使用即日起免费保修12个月。在保修期间，乙方应保证免费对故障部件及时更换或者修理。
n 乙方应保证对甲方提供长期备件的供应和技术服务。
n 甲方在使用过程中出现了无法解决的问题，乙方及时请有经验的工程师予以技术服务。
n 乙方不定期的对用户进行回访和技术交流，以便甲方不断提高使用水平和发挥所购系统的作用。
备件支持
为保证系统99.9%的可利用率，可供应期内备件.
维护能力
我司总部在深圳，全国下设广州、武汉、昆明、上海、苏州分公司或办事处，公司提供以下售后服务：
n 经正式培训的工程师；
n 2小时网络远程排查问题；
n 24小时内快速响应到达现场；
n 在现场培训操作人员；
n 建立有备品备件库；
n 具有现场安装指导和试运行协助的能力。
工程质量要求
电气安装工程竣工验收合格率l00％，优良率96％
电缆敷设整齐、美观，做到“横看成片，纵看成线”。二次接线美观、形式统一，正确率l00％。设备安装加强成品保护，确保外观完好率100％。
设备安装要求：外形美观、位置准确、横平竖直。
监控系统布线要求：整体布局合理、安装牢固、配线准确、标示清晰、便于维护。
质量保障措施
按照质保工作程序落实各级管理人员和操作者的质量职能。施工管理人员和操作者，要掌握负责的工种项目概况。施工机具、检测设备、测量仪器、计量器均以得到保证，质量保证措施落实，为施工现场创造良好的施工条件。
质量意识
树立坚强的质量意识，对所有参与项目人员进行岗前培训，严肃工艺纪律，把好工序质量关，克服质量通病，消除质量隐患，对所有参与项目人员进行岗前培训。
严格把关
Ø 严格把好材料和设备质量关，是保证项目质量的主观因素，凡是不符合规定指标的物资不得进入施工现场，并及时做出妥善处理。
Ø 严格把好施工工序质量关，是保证项目质量的必备因素，凡是不按规范操作的人员可以先进行思想工作，屡教不改者不允许再进入现场施工。
全程跟踪
质量监督小组对项目质量进行全程跟踪，对所有对进场材料及设备进行严格把关，对施工工序采用定期检查与不定期抽查相结合的方式进行监督。每次检查情况形成文档资料，在项目验收时提供质量保证依据。确保严把质量关，做到不漏检不误检。
安健环保证措施
中标方应合同签定时，签定安健环保证书和开工前组织对全体现场施工作业人员进行安全、技术交底，明确工作任务，使全体施工现场各级人员掌握工程特点及安全操作规程、施工安全措施、安全注意事项。对施工作业人员定期进行安全活动和总结，并有记录，必要时请甲方派员参加。
开工前提供维护工程的施工组织方案、施工作业计划、安全管理制度、组织措施和技术措施，对复杂或危险性较大的工程必须订立单项措施。
禁止使用未成年人及老弱、残人员。对施工现场的新入人员（包括临时工、合同工与参加劳动人员）必须进行三级安全教育及交待现场安全注意事项，相关记录、资料正确齐全，方可进场作业。对技术性较强的工作禁止使用临时工、民工或劳务协作工，临时招用的民工进行适合现场作业的安全教育后方可进行地面辅助作业工作，民工、临时工的安全责任均由乙方负责。
施工期间，各种交通工具、设备和工具等均由乙方自备。工程使用的施工机械、工器具及防护设施的必须有安全检查记录。交通工具、设备和工具的维修与保养，以及在使用过程中发生故障或伤亡事故的费用由乙方负责承担。甲方不负任何连带责任。
施工时，乙方严格执行安全操作规程，并做好各种安全防范措施，指定专人负责安全工作，明确安全员。对在正在使用的设备上施工的，应与甲方一起制定详细的施工方案才能施工。施工中一旦发现有安全隐患的，乙方应立即停工，并报告甲方及其他有关职能部门，采取措施整治后确保万无一失再施工。施工人员进行作业时必须正确穿戴好安全防护用品，切实保证施工中的人身、设备安全。
乙方施工人员应持有劳动部门颁发的上岗证方可参加施工。对从事垂直运输机械、安装拆卸、爆破等特种作业的，必须按照国家有关规定经过专门的安全作业培训，并取得特种作业操作资格证书后方可上岗作业。全体施工人员（包括民工）必须按甲方规定佩证上岗。
乙方应在施工现场的危险部位设置明显的安全警示标志。乙方对工程施工可能造成损害的毗邻建筑物、构筑物和地下管线、电力、通信线路等，应当采取专项防护措施。如没有防护，或防护不当而导致既有设施损坏，由乙方承担一切责任。
及时详细地对沿线交叉跨越、高低压线路等进行实地踏勘，提供书面资料，便于甲方协调配合。
乙方必须接受甲方监督和指导，发生人身事故或危及施工安全情况，必须立即报告甲方。乙方负责人（安全施工第一责任者）对甲方提出的有效意见必须及时整改。
当施工方认为此工程项目达到使用要求时，与甲方工程师进行验收。
验收过程中某些部分出现问题，要在纠正错误后再重做试验，重新试验时，至少有三次以上同一试验没有出现问题，工程师满意后才算通过
中标方应合同签定时，签定安健环保证书和开工前组织对全体现场施工作业人员进行安全、技术交底，明确工作任务，使全体施工现场各级人员掌握工程特点及安全操作规程、施工安全措施、安全注意事项。对施工作业人员定期进行安全活动和总结，并有记录，必要时请甲方派员参加。
开工前提供维护工程的施工组织方案、施工作业计划、安全管理制度、组织措施和技术措施，对复杂或危险性较大的工程必须订立单项措施。
禁止使用未成年人及老弱、残人员。对施工现场的新入人员（包括临时工、合同工与参加劳动人员）必须进行三级安全教育及交待现场安全注意事项，相关记录、资料正确齐全，方可进场作业。对技术性较强的工作禁止使用临时工、民工或劳务协作工，临时招用的民工进行适合现场作业的安全教育后方可进行地面辅助作业工作，民工、临时工的安全责任均由乙方负责。
施工期间，各种交通工具、设备和工具等均由乙方自备。工程使用的施工机械、工器具及防护设施的必须有安全检查记录。交通工具、设备和工具的维修与保养，以及在使用过程中发生故障或伤亡事故的费用由乙方负责承担。甲方不负任何连带责任。
施工时，乙方严格执行安全操作规程，并做好各种安全防范措施，指定专人负责安全工作，明确安全员。对在正在使用的设备上施工的，应与甲方一起制定详细的施工方案才能施工。施工中一旦发现有安全隐患的，乙方应立即停工，并报告甲方及其他有关职能部门，采取措施整治后确保万无一失再施工。施工人员进行作业时必须正确穿戴好安全防护用品，切实保证施工中的人身、设备安全。
深圳市合壹世纪科技有限公司是一家致力于场地监控系统的科技型企业，专注为客户提供机房等场地监控的最佳解决方案。公司实力雄厚，科技含量高，有一支专业售前、研发、施工、售后团队，自主研发生产ONE系列监控系统以及与之相关的配套硬件产品。
公司现有机房监控系统整体解决方案、冷通道监控系统整体解决方案、档案馆监控系统整体解决方案、弹药库监控系统整体解决方案、大棚监控系统整体解决方案、冷库监控系统整体解决方案、变电站监控系统整体解决方案，为政府、银行、证券、企业、学校、电力、水利、工厂、部队等场地、网络机房、数据机房提供一体化专业服务。
十年合壹人，向着更快更高更好的方向发展！合壹人奉行“进取 求实 严谨 团结”的方针，始终奉行公司发展我的责任，公司壮大我的职责。不断开拓创新，以技术为核心、视质量为生命、奉用户为上帝，竭诚为您提供高质量的工程设计改造及无微不至的售后服务。
合壹世纪只做一件事情：打造更好的场地监控系统！ 合壹世纪只有一个信念：场地安全我们的使命! 合壹世纪只有一个方向：永远向前，永不止步！合壹世纪只有一个宗旨：您的满意是我们的动力！
公司现有专业的研发团队、售前团队、销售团队、售后团队，能够为用户提供售前、售中、售后全面流程化服务，具体包括如下：
1、清单配置、方案设计；
2、机房现场勘查、用户交流；
3、产品培训；
4、招投标授权及资质文件提供；
5、产品安装、调试；
6、售后维保服务；
监控内容
动力设备：配电柜、UPS、发电机、蓄电池、空开、防雷；
环境：温度、湿度、水浸、火灾、各种气体；
环境设备：精密空调、中央空调、挂机柜机、风机、加（除）湿机；
安防：视频图像、门禁、电子围栏、红外防盗；
IT设备：服务器、交换机、路由器、防火墙、数据库；
其他：能耗管理/PUE、电力IEC61850；
公司部分案例
国防科技大学信息数据交叉中心机房
银河计算机机房
四川省纪委屏蔽机房
珠海光联（美国）通讯技术有限公司机房
梧州市公安局机房集中监控；
防城港市公安局机房集中监控系统；
番禺公安局视频机房集中监控系统；
桃江弹药库环境监控系统；
花垣县档案局环境监控系统；
梧州市阿斯蒂芬
东莞市金融大厦机房环境监控系统；东莞市畜牧管理中心机房环境监控系统；四川华西医院中心机房环境监控系统；宁夏大剧院信息机房环境监控系统；长沙市公安局应急管理指挥中心机房； 所有的荣誉已载入史册，新的未来仍待不断创造开拓，我们将继往开来以一贯严谨认真的态度关注客户的动态需求，致力于为客户提供最前沿的技术，最周到的服务和最全面的解决方案。 成绩只代表过去，我们将在关心、支持我们发展的客户的关注下不断创造辉煌！ 东莞市金融大厦机房环境监控系统；
东莞市畜牧管理中心机房环境监控系统；
四川华西医院中心机房环境监控系统；
宁夏大剧院信息机房环境监控系统；
