ACRONIS® 安克诺斯 虚拟化备份解决方案

　　　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　
目录

　　1.              背景              3

　　1.1.              虚拟化现状              3

　　1.2.              Acronis安克诺斯保护您的虚拟机              4

　　2.              系统需求分析              5

　　2.1.              系统现状分析              5

　　2.2.              备份系统风险评估              6

　　2.3.              备份系统需求分析              6

　　3.              备份系统设计方案              8

　　3.1.              系统设计原则              8

　　3.2.              数据保护技术选择              8

　　3.3.              系统架构设计              12

　　3.4.              Acronis安克诺斯虚拟化版本              13

　　4.              设计方案总结              17

　　4.1.              方案优势              17

　　

1. 背景

1. 虚拟化现状

　　虚拟化在信息现代化进程中，扮演着无可替代的重要角色，Gartner认为到2016年中国70%的X86企业服务器将实现虚拟化，更深层意义上看，虚拟化实现了云计算五项特征中的四项，即：基于服务，可伸缩和弹性，共享以及按用计量。也就是说，虽然虚拟化不是实现云计算的唯一道路，但一定是通往云计算最普遍，最自然的途径，在接下来的几年中势必会有更多的用户进行虚拟化的建设来满足未来的发展。

　　在当今的虚拟化浪潮中如何去保护虚拟化环境及数据是企业必将面临的重要问题，传统备份手段已无法有效保护虚拟化环境，面临着很多问题，例如：如何对虚拟化与现有物理环境做到统一保护和管理、如何保护虚拟化底层、如何平滑的从物理机迁移至虚拟化，这些均是传统备份软件无法解决的重要功能。

　　面对这些问题时企业管理者很难在最开始正确选择一套完整及可靠的解决方案，最终往往通过分期建设拼凑起一套看似完整的系统，在增加投入的同时还提高的管理的复杂度。

1.
   Acronis安克诺斯保护您的虚拟机

　　Acronis安克诺斯作为备份行业的领导者，提供了针对虚拟化的一套完整、可靠、稳定的备份及恢复解决方案，同时为虚拟化环境提供了“从上至下”、“从无到有”的保护。

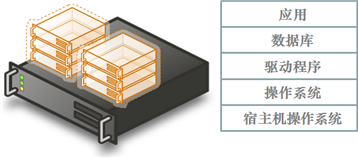

　　“从上至下”，Acronis安克诺斯能够保护虚拟化环境当中应用、数据库、驱动程序、操作系统以及宿主机操作系统，提供针对虚拟化从上至下的备份保护，彻底解决虚拟化的“备份死角”。

　　

　　

　　

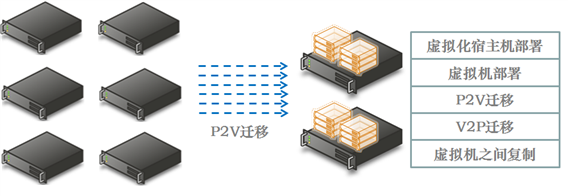

　　“从无到有”，Acronis安克诺斯能够提供虚拟化建设初期宿主机部署、虚拟机部署功能，还能提供物理机向虚拟化的P2V快速、高效迁移，丰富及不断更新的驱动程序库大大增加还原成功率，虚拟化建设完成后还能够对关键虚拟机进行复制保护，提高业务连续性。

　　

　　同时Acronis安克诺斯还支持通过不同协议将数据备份到不同的设备当中包括：磁盘、磁带、NAS、FTP、SFTP等。

　　以上完整及强大的功能均由Acronis安克诺斯一个产品、一个控制台提供支持。

1.
   系统需求分析

1.

2.

1. 系统现状分析

　　XX网络基础结构是基于X86平台，现在已经拥有XXX台PC服务器。整体数据量3TB，XX的网络核心应用包括了：

1. 物理服务器：

　　ERP、电子邮件、数据库服务器、供应链系统、集团金蝶系统、人力资源系统、文件服务器、域控系统。

1. 虚拟化系统：

　　用户虚拟化采用了数家公司的虚拟化解决方案，其中包括VMware、Citrix、HyperV、KVM等。运行有业信息管理系统、XX系统。

1. 未来规划：

　　未来会将ERP、Exchange邮件、供应链系统、人力资源系统、域控系统迁移至虚拟化平台。

1. 现状分析：

　　目前用户为物理与虚拟并存的环境，数据量不多3TB左右，当前的备份软件主要对物理服务器环境进行备份，不支持虚拟化的备份，为了满足未来的长期发展，用户需要更换能同时备份物理机与虚拟机的备份软件，同时需要产品具有P2V的迁移功能来完成数个系统的迁移工作。

1. 备份系统风险评估

　　XX的信息系统管理人员十分重视数据的保护，备份系统能够为企业的数据财产提供安全保障。但是，XX的备份管理系统仍然存在以下风险：

1. 现有的备份管理系统缺乏整体的架构设计，不能够实现完善的数据保护功能，而且也很难衡量现有的备份管理措施是否足够。例如，缺乏智能的系统灾难恢复策略，当整个系统出现崩溃的时候不能快速地恢复系统。

2. 无法与VMware及HyperV虚拟平台相结合并对虚拟系统进行全面的数据保护：

1. 无法对虚拟机上的应用及数据库（SQL、Exchange、Sharepoint、AD域等）进行有效保护。

2. 无法对虚拟化系统底层进行保护，当虚拟化物理主机损坏时无法快速进行本机或异机进行业务恢复。

3. 不支持VADP API进行虚拟机无代理模式备份。

1. 缺乏从物理到虚拟化迁移的可行解决方案，迁移过程复杂且不全面，在迁移过程中造成的系统停机时间过长。

2. 根据上面的备份管理系统的风险评估，建议重新设计整个网络的备份管理系统和相关的备份和灾难恢复策略，达到可以快速备份和恢复数据中心和企业重要工作人员数据的水平，从而提高整个企业的数据安全的级别。

1. 备份系统需求分析

应用	服务器	数量	操作系统	数据库	现有数据	将来数据
VMware服务器
HyperV服务器
Citrix服务器
OA服务器
SQL服务器
Exchange服务器
Oracle服务器
域控服务器
备份管理服务器

　　

　　根据上面的系统配置，XX的业务系统有以下几个特点：

1. 数据中心的数据超过3TB，需要通过备份管理软件进行快速、自动的数据备份和管理；

2. 支持虚拟化平台SQL、Exchange、Sharepoint、AD域联机热备功能；

3. 针对VMware、HyperV、Citrix虚拟化的底层系统及平台上的业务系统数据实现全面保护；

4. 要求备份管理软件对各种磁带库和磁带机进行管理，还要有全面的备份介质管理功能；

5. 要求可以实现快速的操作系统恢复功能，保障业务系统的正常运行；

6. 备份管理系统必须有灵活良好的扩展性，能满足公司发展而不断扩充和升级的需求。

7. 要求能够具有P2V、V2P、V2V、P2P功能。

1.
   备份系统设计方案

1.

1. 系统设计原则

1. 全面性原则

　　应全面支持市场上主流虚拟化软件，VMware、HyperV、Citrix、KVM、Oracle等虚拟化环境，同时需支持以上虚拟化平台之上的应用及数据库SQLserver、Exchange、SharePoint、AD域等。需支持从虚拟化底层操作系统到虚拟机应用的全面保护。

1. 扩展性原则

　　需支持虚拟化环境的自由扩展，备份软件需进行迅速配置并进行备份，满足用户的SLA。需能提供简单、高效的P2V转换方式。

1. 安全性原则

　　数据保护系统构成应用系统的保障子系统。数据保护系统的最终目的是确保应用系统的安全运行和故障恢复机制，系统设计的首要目标是建立这一系统安全体系。

1. 稳定性原则

　　我们在采用国际先进的备份技术的同时，着重考虑了系统的稳定性和可行性，使系统的运营风险降低到最小。这样，系统能够充分享受先进的存储技术带来的巨大收益。

1. 数据保护技术选择

　　有人认为，企业业务系统中的数据库软硬件有容错和自动恢复功能，服务器主机也做了双机热备份，也就不需要用磁带设备和备份软件做备份了。其实这种观点的错误在于，对备份概念的理解存在偏差。双机热备份的目的在于保证系统数据和服务的“在线性”，即当系统发生部分硬件故障时，仍然能够正常地向网络系统提供数据和服务，以使系统不致停顿。而备份技术的目的是“将在线数据转移成离线数据的过程”，其目的在于应付系统数据中的逻辑错误和对历史数据的长期保存，以达到在系统遭遇非正常情况引起的完全崩溃后的灾难恢复。备份的任务与意义就在于：当灾难发生后，通过数据备份快速、简单、可靠地恢复一个立即可用的系统。所以，在各种容错技术非常丰富的今天，企业的数据备份和恢复系统仍然是不可替代的。

　　一个理想的网络数据备份是在软件数据备份的基础上加上硬件级物理容错系统，并且能够自动地跨越整个网络系统平台。因此，网路数据备份实际上包含了整个网络系统的一套备份体系。

　　一个完整和完善的备份系统包括以下的组成部分：

1. 备份管理系统的结构

　　现在，在备份与恢复技术方面，用户有了更多的选择。

• 对于数据量不是很大的用户，可以选择直连式数据保护方案——一台磁盘设备通过SCSI设备直接连到服务器上，备份与恢复的数据通过核心通讯网络（如LAN、WAN）来完成。

• 对于中等数据量的用户，可以选择网络附加存储（NAS）架构，或选择磁带驱动器或者磁带库放在网络中心服务器上，实现LAN-Free备份。

• 在设计备份管理系统的时候，要根据客户的实际网络环境和数据保护需求选择合适的结构。

1. 执行备份的存储硬件

　　存储硬件的质量与性能在整个备份过程中是至关重要的，它是能否进行高质量备份的关键所在。目前用于备份的存储主要有磁盘设备和磁带设备。磁盘设备具有快速的读写和快速搜索能力，适合于快速的小数据量备份（5TB以下）,但不适合数据的较长期离线保存；而磁带设备具有大容量、每兆字节价格低和便于离线存放的特征，适合于大数据量的备份（5TB以上），但是执行备份和恢复的速度相对较慢。

　　介质是数据的负载物，可以是磁带也可以是硬盘。它的质量一定要有保证，使用质量不过关的介质无疑是拿自己的数据冒险。由于磁带是一种易耗品，有一定的使用寿命，使用者应当知晓何时需要更换新磁带。有些好的磁带会自带一个使用记录，当磁带使用次数超过了最高限制，会自动报警，提醒用户更换磁带。磁盘也是一种重要的备份介质，特别是大容量存储备份需求的时候。

1. 控制备份的软件

　　操作系统通常包括一些基本功能，但是为了达到更好的备份效果，最好使用专门的备份软件。优秀备份软件包括虚拟化备份、操作系统备份、自动操作、灾难恢复等特殊功能，对于安全有效的数据备份是非常重要的。理想的备份软件与磁盘存储配合，可提供自动备份、自动数据过期、自动诊断和数据统计功能。

1. 备份策略

　　备份策略是指确定需要备份的内容、备份时间以及备份方式。备份的数据往往根据企业或组织的需要来确定。在实际应用中，必须根据备份窗口和恢复窗口的大小、以及整个数据量，决定采用何种备份方式。

1. 灾难恢复计划

　　数据备份与灾难恢复密不可分，数据备份是灾难恢复的前提和基础，而灾难恢复是在次基础上的具体应用。灾难恢复的目标与计划决定了所需要采取的火速据备份策略,与数据备份策略有紧密联系。如果数据备份策略必须仔细考虑以确保能设计所要保存的所有类型和地域的数据，那么灾难恢复策略则要考虑的是一场灾难性的数据损失情况发生时，如何使这些数据和有数据的系统能够及时被恢复，灾难恢复会涉及到操作系统还原、数据还原、数据库还原等。

　　

　　

1.
   系统架构设计

　　

　　

　　

　　

　　

　　

　　图：XX虚拟化备份系统结构设计图

1. 备份架构

　　为了配合现有的网络结构，在尽量不改变现有的网络架构及应用环境的情况下，对所有的虚拟化系统采用网络备份方式，通过局域网或专用的备份局域网络，对应用服务器的数据进行备份，将数据通过备份服务器写入到磁带库或磁盘阵列中。

　　选择网络备份的方式进行数据备份。网络备份适用于数据量不是很大的备份需求，特点是结构简单、投资少和易于维护等特点。当系统中的数据不断增长，网络成为瓶颈时，使用LAN-Free备份方案是最好的选择。针对XX现有的网络架构，建议目前的备份系统采用网络备份的结构，在日后可以平滑升级到LAN Free的架构。

1. 备份服务器

　　需要一台服务器作为集中备份、恢复和管理的服务器，在整个备份或恢复过程中，对系统、应用会有一定程度的影响，建议单独配置一台Windows Server 服务器作为备份管理服务器，增加专用备份服务器的优势在于：

• 专用备份服务器对提高备份效率更为有利，管理起来也更为方便；

• 备份时不占用应用服务器系统资源，不会影响应用业务系统的运行；

• 可以将备份服务器与业务主机分离开来，以便于管理，也提高了备份数据的安全性；

　　采用网络备份模式，磁带库或磁盘存储往往直连在主备份服务器上，每个应用服务器的备份数据均由备份代理将数据打包、通过TCP/IP网络传到备份服务器，最终完成到磁带或磁盘设备的备份。具有实现简单、灵活、投资少、易管理等优点，在中小型企业应用系统中运用比较广泛。

1. 备份网络

　　在网络备份的基础上，建议建立一个专用的备份网络。配置很简单，目前的PC服务器缺省已配置2个以上的以太网卡。指定其中一个网卡作为专用的备份连接，通过一个独立的以太网网络交换机组成一个专用的备份网络。备份的时候数据通过备份网络直接传输到备份服务器，而不需要占用业务网络的带宽，即减轻了业务网络的压力，也有利于备份速度的提高。

1. D2D2T

　　还建议采用基于网络的多级备份架构（D2D2T模式）实现高速的数据备份。数据先备份到备份服务器的硬盘或存储上，在空闲时再将数据迁移到磁带机上做为长期的数据保留。磁盘和磁带相结合的备份，既可以实现高速的存储备份，也可以实现数据长期保留的需要。

1. 虚拟化

　　对于虚拟化系统中的数据备份，采用Acronis安克诺斯最新的功能结合虚拟化平台API功能，对整个虚拟机系统进行备份。在虚拟机中不需要安装任何代理程序便可以提供对虚机及之上应用的备份。

　　

1. Acronis安克诺斯虚拟化版本

　　Acronis® Backup & Recovery™高级服务器虚拟化版本以Acronis专利磁盘映像与裸机还原技术为基础，是物理与虚拟服务器环境均适用的Acronis Backup & Recovery系列产品的下一代，并特别针对虚拟化环境设计。Acronis Backup & Recovery高级服务器虚拟化版本以一笔固定的低廉费用保护单个物理主机上执行的虚拟机，可让各种规模的企业组织延伸虚拟化的节费效益。Acronis Backup & Recovery高级服务器虚拟化版本支持VMware®、Microsoft® Hyper-V®、Citrix® XenServer™ 以及 Parallels® 等虚拟平台，并利用 VMware 与 Microsoft Hyper-V 服务器技术实现无代理备份。

　　跨所有主要虚拟机平台的最佳化备份与恢复

　　Acronis Backup & Recovery高级服务器虚拟化版本可让IT系统管理员备份及恢复一台主机服务器上数量不限的虚拟机。文件、卷、虚拟磁盘及整台虚拟机可在数分钟内完全复原，不必花费数小时或数天的时间。它可使用无代理程序，VCB或代理程序的方法进行备份与恢复。不必在每一台虚拟机上个别安装代理程序即可备份基于 VMware ESX 或 Microsoft Hyper-V 服务器。 此外，使用 Acronis Backup & Recovery高级服务器虚拟版附带的Acronis® Backup & Recovery™  Universal Restore™ 功能，IT 系统管理员可自动化物理到虚拟和虚拟到物理的恢复程序。他们可将服务器迅速恢复到不同硬件的主机或虚拟机上，使恢复灵活性达到最高，业务中断时间减至最短。使用一种应用程序即可保护虚拟数据，并可达到物理和虚拟环境间轻松移动系统的灵活性。附有无限制的迁移许可，可从物理计算机迁移到虚拟机上。

　　集中管理虚拟和物理服务器

　　Acronis Backup & Recovery提供统一的管理功能，可通过网络上任何一处的单一中控台管理虚拟和物理服务器的所有备份与还原作业。它可让您从单一管理位置进行跨虚拟和物理平台的管理，使系统管理效率提升。此外，集中仪表板提供所有系统上之已配置和运行中任务的概况，可增强管控与决策。

　　通过去重复数据删除功能节省存储空间与网络用量消除来自多台服务器的重复数据备份副本，可大幅节省存储与网络带宽费用。Acronis® Backup & Recovery™重复数据删除选项提供价格合理的文件与区块级软件重复数据删除功能，可帮助各种规模的企业组织更加善用其存储基础结构，节省费用。

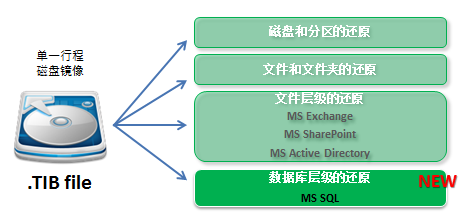

　　单一行程备份

　　Acronis独有的OnePass（单一行程）功能在备份一台主机或虚拟机时只运行一个任务便可以对所有数据进行保护，在恢复时可以根据需求单独进行磁盘级别、文件和文件夹、Exchange、Sharepoint等数据的恢复。

　　单一行程备份功能节省了备份的复杂程度，另备份变得更加简单，同时节省了多次备份造成的备份空间浪费。

　　

　　主要功能

　　支持 VMware®、Microsoft® Hyper-V®、Citrix®XenServer™ 及 Parallels® 平台

　　轻松迅速的恢复

　　文件、卷、虚拟磁盘及虚拟机可在数分钟内完全恢复，不必花费数小时或数天的时间。

　　VMware ESX 与 Microsoft Hyper-V 服务器的无代理程序备份无限制的迁移许可，可将数量不限的物理服务器迁移到一台主机服务器集中管理

　　统一管理，可自单个中控台管理所有备份与恢复操作。

　　重复数据删除

　　文件与区块级重复数据删除功能，可消除相同数据的备份副本，大幅节省存储成本。

　　可扩展性

　　可从几台计算机扩展到上千台计算机，备份到多个存储节点。

　　监控

　　仪表板提供所有已配置和运行中任务的概况。

　　高级备份设置

　　事件触发备份及备份轮替配置模板（例如“汉诺塔”和“祖-父-子”）。

　　安全性

　　用户验证与数据加密可保护数据访问和传输。

　　

　　

1.
   设计方案总结

1.

1. 方案优势

　　中小型企业在持续调降IT成本的考验下，不仅要维持配置IT资源的机动性，同时也要将现有的IT基础建设发挥到最大的价值。因此，中小型企业需要足够经济高效和简单，能够轻松安装和管理，同时可靠、易用的数据保护解决方案，来灵活保护它们的虚拟化环境、部门工作组、远程办公环境，以及台式电脑和笔记本电脑上的关键数据。

　　Acronis安克诺斯显然适应企业的这种需求，它是Acronis安克诺斯专为中小企业打造的X86数据保护产品，具有足够的可扩展性，能够从单台服务器扩展到多服务器的存储区域网络（SAN）。并且能够使用更少的硬件和更少的资源、在更短的时间内备份更多数据，并能够进行集中管理。

　　具体来说，Acronis安克诺斯具有如下特色。

1.

2.

3.

4.

1.

1. 全面的管理和恢复

　　管理员可以利用裸机恢复功能，将整台服务器从该服务器的备份副本恢复到完全不同的硬件上。使用操作系统启动盘，连接到Acronis服务器，即可将整台计算机恢复到完全不同的硬件或虚机上。

　　当管理员无法确定某恢复副本是否正确，可以直接使用虚拟化系统直接将备份数据挂载起来在线查看使用，确定后再进行真正恢复，大大降低了管理员的人为误操作。

　　物理和虚拟应用程序的全面恢复，单程备份消除了在虚拟环境中对Exchange、Active Directory、SharePoint和SQL Server进行额外备份的需求。通过对VMware或Hyper-V访客应用程序服务器的单个主机级备份，管理员可以恢复个人电子邮件、SharePoint文档、Active Directory对象和SQL Server数据库。

1. 全天候运行

　　使用 Acronis 的 Drive Snapshot 专利快照技术，可在系统使用期间为其创建映像，确保全天候可用性。这种技术使该产品能够进行备份并创建关键操作系统文件、主引导记录及任何基于分区的启动记录的映像，而无需重新启动。通过CPU调节/分配功能可限制应用程序的CPU使用量，以便为关键任务应用程序提供最大可用的 CPU。 而且，管理员可在备份过程中，控制硬盘驱动器写入速度及所使用的网络带宽，从而最大程度减少业务操作的中断。

　　这是一种允许用户暂停数据库活动数秒的功能，这样用户可针对 Microsoft Exchange Server、Microsoft SQL Server 和 Oracle 等关键任务应用程序创建有效的映像。 此数据库暂停程序支持 Microsoft 的卷影复制服务 (VSS)。 若数据库或操作系统不支持 VSS，Acronis Backup & Recovery Advanced Server 也可以执行自定义命令或脚本来暂停数据库。

1. 自动备份

　　使用 Acronis Backup & Recovery 中的预定功能，用户只需按组、特定时间或事件创建备份任务。

　　用户可在 Windows 应用程序事件日志或 Acronis 自带日志文件中查看 Acronis 相关事件。 日志消息可自动发送至 SNMP 客户端。

　　该产品还支持在备份前后创建自定义命令。 例如，用户可以在创建映像前自动运行杀毒产品，并在创建映像后验证备份的有效性。 由于可以预定上述任务，您无需每次重新创建脚本来运行事前和事后事件任务；您只要设置一次预定事件，它们每次就会自动运行。

1. 可支持的存储媒体

　　支持以下存储位置：

• 联网的存储设备（SAN，NAS）

• FTP 服务器

• CD-R/RW、DVD-R/RW 及 DVD+R/RW

• Zip, Jazz 和其他可移动媒体

• PATA(IDE)、SATA、SCSI、SAS、iSCSI

• IEEE1394（FireWire）

• USB 1.0/2.0 驱动器

• PC Card 存储设备

　　

1. 可支持的操作系统

　　适用于 Windows 的 Acronis Backup & Recovery代理程序

　　Acronis Backup & Recovery Advanced Server

　　Acronis Backup & Recovery Advanced Server Virtual Edition

• Windows XP Professional SP2+（x86、x64）

• Windows 2000 SP4 – 除 Datacenter 版外的所有版本

• Windows Server 2003/2003 R2 - 标准版、企业版（x86、x64）

• Windows Small Business Server 2003/2003 R2

• Windows Vista - 除 Vista Home Basic 和 Vista Home Premium 之外的所有版本（x86、x64）

• Windows 7 - 除简易版和家庭版以外的所有版本（x86、x64）

• Windows Server 2008 - 标准版、企业版（x86、x64）

• Windows Small Business Server 2008

• Windows Server 2008 R2 - 标准版、企业版、Datacenter 版和基础版

• Windows MultiPoint Server 2010

• Windows Small Business Server 2011

　　Acronis Backup & Recovery 11 Advanced Server Virtual Edition

• 内核 2.4.20 或更高版本（包括 2.6.x 内核）及 glibc 2.3.2 或更高版本的 Linux

• 各种 32 位 和 64 位的 Linux 发行版本，包括：

• Red Hat Enterprise Linux 4.x、5.x 及 6.x

• Ubuntu 9.10 （Karmic Koala）、10.04 （Lucid Lynx） 和 10.10

• Fedora 11、12、13、14

• SUSE Linux Enterprise Server 10 及 11

• Debian 4 （Lenny） 和 5 （Etch）

• CentOS 5

　　在不使用 RPM 程序包管理器的系统（如 Ubuntu 系统）中安装产品之前，需要手动安装此管理器；例如，以根用户身份运行以下命令：apt-get install rpm

　　Acronis Backup & Recovery 11 Agent for Hyper-V

• Windows Server 2008/2008 R2 （x64） with Hyper-V

• Microsoft Hyper-V Server 2008/2008 R2

　　Acronis Backup & Recovery 11 Agent for ESX（i）（Virtual Appliance）

　　该代理程序用作在 ESX（i） 主机上运行的虚拟设备。

• VMware ESX Infrastructure 3.5 Update 2+

• VMware ESX/ESXi 4.0 和 4.1

　　Acronis Backup & Recovery Agent for ESX（i）（Windows）

　　该代理程序用作 Windows 应用程序，用于在 Agent for Windows （Advanced Server Virtual） 的上述任意操作系统中运行。

　　集中式管理的组件

　　Acronis Backup & Recovery管理服务器、Acronis 许可证服务器、Acronis Backup & Recovery存储节点

• Windows XP Professional SP3（x86、x64）

• Windows Server 2003/2003 R2 - 标准版、企业版（x86、x64）

• Windows Small Business Server 2003/2003 R2

• Windows Vista - 除 Vista Home Basic 和 Vista Home Premium 之外的所有版本（x86、x64）

• Windows 7 - 除简易版和家庭版以外的所有版本（x86、x64）

• Windows Server 2008 - 标准版、企业版（x86、x64）

• Windows Small Business Server 2008

• Windows Server 2008 R2 - 标准版、企业版、Datacenter 版和基础版

• Windows MultiPoint Server 2010

• Windows Small Business Server 2011

　　Acronis Backup & Recovery管理中控台

• Windows XP Professional SP2+（x86、x64）

• Windows 2000 SP4 – 除 Datacenter 版外的所有版本

• Windows Server 2003/2003 R2 - 标准版、企业版（x86、x64）

• Windows Small Business Server 2003/2003 R2

• Windows Vista - 所有版本（x86、x64）

• Windows 7 - 所有版本（x86、x64）

• Windows Server 2008 - 标准版、企业版（x86、x64）

• Windows Small Business Server 2008

• Windows Server 2008 R2 - 标准版、企业版、Datacenter 版和基础版

• Windows MultiPoint Server 2010

• Windows Small Business Server 2011

1. 可支持的文件系统

• FAT 16/32

• NTFS

• JFS

• XFS

• Linux Ext2/Ext3

• ReiserFS

• Linux SWAP

1.
   备份架构

　　

　　

　　

　　该 Acronis 架构采用非常宽松地结合服务器客户端之间的联系。  依照上图所描绘的，轻量的 Acronis 管理中控台可以安装在任何系统上（通常装有组服务器） 。 Acronis 组服务器是用来管理一组 Acronis 系统。 在组服务器上可以创建备份任务/策略并部署到 Acronis 代理程序上。 在备份任务/策略执行之后，备份任务开始时该组服务器或管理中控台不必在线上。 Acronis 采用“push and forget”的方法，即每个 Acronis 系统具有完整独立功能，可以删除大多数其他备份解决方案仍然会遇到的单个故障点。

　　任何一个 Acronis 系统具有可以直接写入存储设备的执行文件，因此，在 Acronis 备份架构中我们没有单个故障点。 运行 Acronis 服务不会依赖于任何 Microsoft 服务和补丁程序。

　　“Acronis 备份服务器”是一种根据系统管理员设置的任务/策略集中存储和管理企业备份存档的应用程序。 这样，可确保最好地利用供备份存档使用的存储资源。 过期的备份存档将被自动删除。同时，可恢复最新数据。 此外，“Acronis 备份服务器”可用于创建和执行组备份任务。

　　

1. 常见备份方法建议

　　没有一个单一的方法能够很好地适合各种环境。 由于不同的需求和挑战，需要运用不同的备份方法。 然而，总有一些做得更好的方法，以下是一个越来越多被采用的高级别普遍方法：

• 数据磁盘至本地磁盘存储再至灾难站点存储媒体

　　

　　

　　

1. 可以配置任务来执行系统备份到本地/虚拟磁盘或便携式媒体上（如：Fire-wire 驱动器、USB 驱动器、光学媒体等）

2. 自本地磁盘移动或复制备份映像到集中共享存储（ SAN / NAS ）。  这可以使用 Acronis 安全区和双目标配置设置自动实现。

3. 备份映像可传输（手动或自动）到在灾难恢复站点中的存储设备。

4. 对于本地恢复而言，本地存储或共享存储的备份映像可用来执行整个系统或个别文件/文件夹的快速还原。

5. 对于灾难恢复而言，通过调节在灾难恢复站点的备份映像，用户可以从备份映像快速检索和恢复所有的系统。 这种恢复方法可以采用在裸机系统，也可以在与产品系统或虚拟系统（如：VMware vSphere、Microsoft Virtual Server/Hyper-V、Parallels 或 Citrix XenServer 等）不同硬件的系统上。

　　

1. 集中管理界面

　　在包含数百部甚至数千部计算机的庞大环境中管理数据备份是一件冗长费时的工作。Acronis Backup & Recovery的管理控制台经过重新设计 (见下图)，可让系统管理员执行原则式集中管理。

　　系统管理员可从网络上任何一个地方的桌面计算机或笔记本电脑上，透过管理控制台联机到管理服务器来执行管理工作。

　　

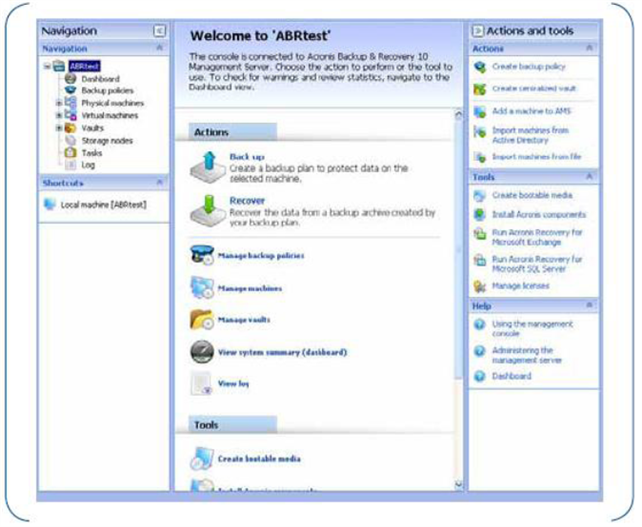

　　Acronis Backup & Recovery管理控制台

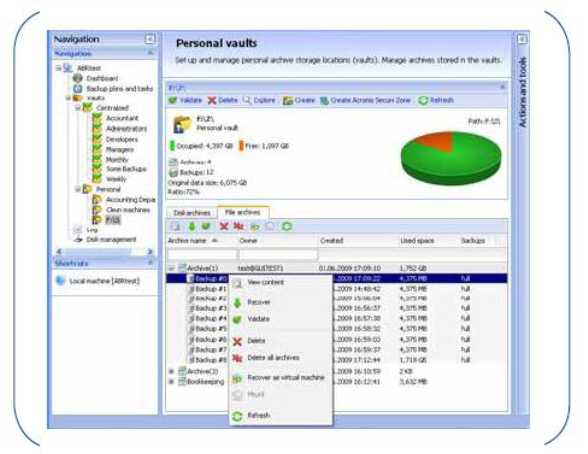

　　系统管理员可从管理控制台管理所有备份原则、实体计算机与虚拟机、储存节点以及保管库。管理控制台直觉易用，系统管理员经过极短的训练后就能够操作。

　　使用原则式管理功能，就不必在每一部计算机上个别建立备份工作。系统管理员可以建立标准原则，并将其套用到一组计算机，如此可节省时间，避免备份工作偏离企业组织既有的备份原则。例如，系统管理员可针对财务部门所有服务器的完整备份建立原则，指定备份目的地、保留需求以及应该执行备份的日期与时间。原则式管理可大幅减少系统管理员必须在系统中个别维护之备份工作的数量。不使用原则式管理， 负责管理的环境包含数千部受管理计算机的系统管理员就必须定义及管理数千个备份工作。

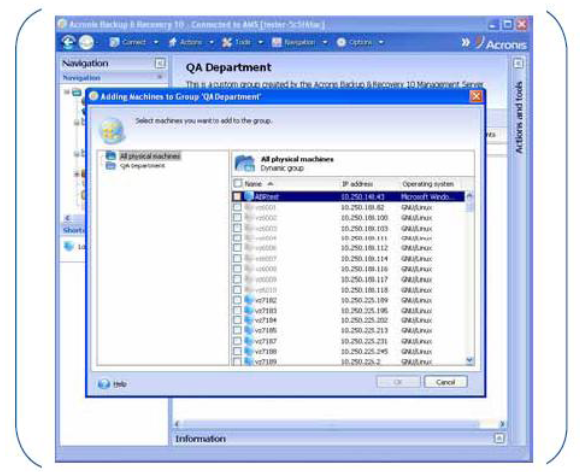

　　所有的受管理计算机，无论是实体计算机或虚拟机，都要登录到管理服务器，而管理控制台会将这些计算机列出来。系统管理员可建立群组，将受管理计算机分成几个逻辑群组，以协助进行原则式管理及提供群组层级的报告。一部计算机可以同时隶属于多个群组，弹性极大。所有的储存节点管理与设定活动都是透过管理控制台执行。集中保管库建立于储存节点之下，可指定重复数据删除、加密与储存设定等设定。系统管理员也可以向下切至保管库中的存盘 (备份映像集)，启动存盘合并、验证、到期与清理等工作。


管理控制台的「工作」下方会列出所有执行中的工作，供系统管理员监视所有进度及终止工作。工作记录可让系统管理员针对失败的工作执行高级的疑难解答。

　　

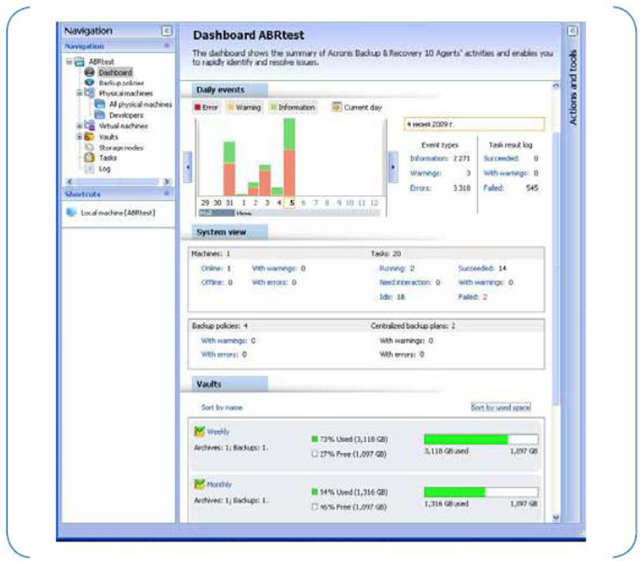

　　管理仪表板

　　Acronis Backup & Recovery 管理控制台中的管理仪表板提供整个备份与复原基础结构的高级状态监控， 系统管理员不必联机到每一部计算机分别检查状态，也不必浏览每一个备份记录来建立结果报告。


　　管理仪表板是作业管理的绝佳工具，可让系统管理员迅速取得整个备份基础结构的状态快照，识别需要注意的地方，在最短的时间内做出纠正行动。

　　

1. 备份映像重复数据删除

　　企业组织的数据量一年成长 50% - 110%。IDC 在 2008 年下半年进行的研究显示，过去三年来全球产生和储存的数字数据量增加了 3,000%。重复数据删除是经实证能够处理数据储存问题的方法，它可消除储存系统中的重复数据，将备份数据量减少 90% 甚至更多。现在，系统管理员可选择延长采购储存设备的周期，或运用现有的资源储存更多的数据。

　　

　　不过在 Acronis Backup & Recovery 重复数据删除出现之前，小公司和一些较大的公司负担不起这项技术， 因为要搭配昂贵的专用硬件，而且大部分实作这项技术的产品是根据处理的数据量来计价。因此，负担得起的企业组织倾向于只将这项技术用在服务器上，而不管工作站。自 Acronis 推出以计算机数量计价的纯软件 Acronis Backup & Recovery 重复数据删除选项之后，不论是小公司或大公司，都能够买得起这项技术，而且不只服务器，连工作站也能够得到这项技术的效益。
